参考答案：C

本题解析：正反接电阻相同，为电阻。正反接电阻相差很大为二极管。开始时电阻较小后来电阻很大为电容，C对。

本题难度：一般

3、实验题  小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

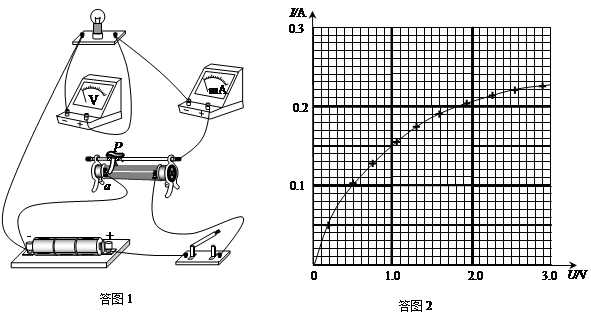

参考答案：（1）见下图（2）见下图

（3）作出U=图线，可得小灯泡工作电流为0．35安，工作电压为0．80伏，因此小灯泡实际功率为0．28．

本题解析：略

本题难度：一般

4、实验题  （1）常用螺旋测微器的精度是，右图中的螺旋测微器读数为，请你在刻度线旁边的方框内标出相应的数以符合给出的数值。

（2）读出下列电表的测量值．

接0~3V量程时读数为_______V．  接0~3A量程时读数为_______A．
接0~15V量程时读数为______V． 接0~0.6A量程时读数      A．
（3）测木块与长木板之间的动摩擦因数时，采用如图所示的装置，图中长木板水平固定。

①实验过程中，电火花计时器应接在________(选填“直流”或“交流”)电源上。调整定滑轮高度，使细线与长木板平行。
②已知重力加速度为g，测得木块的质量为M，砝码盘和砝码的总质量为m，木块的加速度为a，则木块与长木板间的动摩擦因数μ＝________。
③如图所示，为木块在水平木板上带动纸带运动打出的一条纸带的一部分，0、1、2、3、4、5、6为计数点，相邻两计数点间还有4个打点未画出。从纸带上测出x1＝3.20 cm，x2＝4.52 cm，x5＝8.42 cm，x6＝9.70 cm。则木块加速度大小a＝________ m/s2(保留两位有效数字)。

参考答案： （1）如图

（2） 2.16V；   10.5V；    0.79；    0.16A；（3）交流；   ； 1.3

本题解析：
试题分析:（1）螺旋测微器的固定刻度读数5.5mm，所以b=5，可动刻度读数为0.01×12.3=0.123mm，所以a=15，c=10。
（2）电表读数,最小刻度是1的读到0.1,最小刻度是2和5的读到1，所以表的读数分别为2.16V、10.5V；    0.79、0.16A。
（3）①实验过程中，电火花计时器应接在交流电源上。
②根据牛顿定律，对砝码盘和砝码：，对小车，联立解得。
（3）根据匀变速运动的规律得：。
考点： 螺旋测微器读数；电表读数；牛顿第二定律

本题难度：一般

5、实验题  如图，是学生实验用的有两个量程的电压表刻度盘，当使用较小量程时,测量电压最大值不得超过   V每一小格表示       V；图中指针示数为       V．若使用的是较大量程，则表盘刻度每小格表示     V； 测量电压最大值不得超过           V。


参考答案：3     0.1      1.70      0.5      15

本题解析：电表读数不能超过量程，当电压表使用较小量程时，测量电压最大值不得超过3V，每一小格表示0.1V；读数时估读到下一位，即读作1.70V。若使用的是较大量程，则表盘刻度每小格表示0.5V；测量电压最大值不得超过15V.
考点：电压表读数
点评：容易题。中学阶段接触到的电压表一般为3 V和15 V两个量程，都需要估读． 3 V量程的电压表，最小分度为0.1 V，需估读到最小分度的即0.0l V，即以伏特为单位时小数点后保留两位小数． 15 V量程的电压表，最小分度为0.5 V，需估读到最小分度的即0.1 V，即以伏特为单位时小数点后保留一位小数．

本题难度：一般
