1、计算题  （8分）如图所示，电荷量为－e、质量为m的电子从A点沿与电场垂直的方向进
入匀强电场，初速度为v0，当它通过电场B点时，速度与场强方向成150°角，不计电
子的重力，求：

（1）电子从B点射出的速度vB
（2）A、B两点间的电势差.

2、计算题  如图所示，在两条平行的虚线内存在着宽度为L、场强为E的匀强电场，在与右侧虚线相距也为L处有一与电场平行的屏。现有一电荷量为＋q、质量为m的带电粒子(重力不计)，以垂直于电场线方向的初速度v0射入电场中，v0方向的延长线与屏的交点为O。试求：
(1)粒子在电场中运动的时间；
(2)粒子刚射出电场时的速度方向与初速度方向间夹角的正切值tanα；
(3)粒子打到屏上的点P到O点的距离x。

3、计算题  （20分）某学习小组为了研究影响带电粒子在磁场中偏转的因素，制作了一个自动控制装置，如图所示，滑片P可在R2上滑动，在以O为圆心，半径为R=10cm的圆形区域内，有一个方向垂直纸面向外的水平匀强磁场，磁感应强度大小为B=0.10T。竖直平行放置的两金属板A、K相距为d，连接在电路中，电源电动势E=91V，内阻r=1.0Ω，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为80Ω，S1、S2为A、K板上的两个小孔，且S1、S2跟O在竖直极板的同一直线上，OS2=2R，另有一水平放置的足够长的荧光屏D，O点跟荧光屏D点之间的距离为H。比荷为2.0×105C/kg的离子流由S1进入电场后，通过S2向磁场中心射去，通过磁场后落到荧光屏D上。离子进入电场的初速度、重力、离子之间的作用力均可忽略不计。问：

（1）判断离子的电性，并分段描述离子自S1到荧光屏D的运动情况？
（2）如果离子恰好垂直打在荧光屏上的N点，电压表的示数多大？
（3）电压表的最小示数是多少？要使离子打在荧光屏N点的右侧，可以采取哪些方法？

4、计算题   如图所示的示波管，质量为m，带电量为q的电子由阴极发射后，经电子枪加速水平飞入偏转电场，最后打在荧光屏上，已知加速电压为U1，偏转电压为U2，两偏转极板间距为d，板长为L1，从偏转极板到荧光屏的距离为L2，

（1）求电子离开加速电场的速度v1
（2）求电子离开偏转电场时竖直方向偏移的距离y1和偏转的角度α
（3）求电子打在荧光屏上的偏距y2．

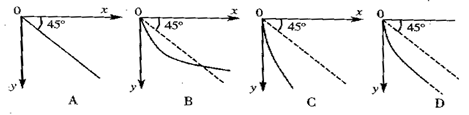

5、选择题  一个质量为m，带电量为+q的小球自由下落一段时间后，进入一个水平向右的匀强电场，场强大小为E=mg/q，则下列四个图中，能正确表示小球在电场中运动轨迹的是（ ?）
