1、实验题  某同学欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：
①直流电源E：电动势约4.5V，内阻很小；
②直流电流表A1：量程0~3A，内阻0.025Ω；
③直流电流表A2：量程0~0.6A，内阻0.125Ω；
④直流电压表V：量程0~3V，内阻3kΩ；
⑤滑动变阻器R1：最大阻值10Ω；
⑥滑动变阻器R2：最大阻值50Ω；
⑦电键、导线若干。
（1）在可选择的，器材中应选用的电流表是_________，应选用的滑动变阻器是_________。（填写各器材前面的序号）
（2）实验电路应采用电流表_________接法（填“内”、“外”）；电阻的测量值_________真实值。（填“大于”、“小于”、“等于”）
（3）如图，还有两根导线没有连接，请用钢笔画线当作导线完成实验电路。

参考答案：（1）③，⑤
（2）外，小于
（3）
（4）左，电流表内部断路

本题解析：

本题难度：困难

2、计算题  温度传感器广泛应用于室内空调、电冰箱和微波炉等家电产品中，它是利用热敏电阻的阻值随温度的变化而变化的特性工作的．如图10甲所示，电源的电动势E＝9.0 V，内电阻可忽略不计；G为灵敏电流表，内阻Rg保持不变；R为热敏电阻，其电阻值与温度的变化关系如图10乙所示的R－t图线表示，闭合开关，当R的温度等于20℃时，电流表示数I1＝2 mA；当电流表的示数I2＝3.6 mA时，热敏电阻R的温度是多少？

参考答案：120℃

本题解析：从图乙查得t＝20℃时，R的阻值为4 kΩ，
由E＝I1(R＋Rg)得：
Rg＝－R＝?kΩ－4 kΩ＝0.5 kΩ
设当I2＝3.6 mA时，热敏电阻的阻值为R′，则
R′＝－Rg＝?kΩ－0.5 kΩ＝2.0 kΩ
从图乙中查得此时对应的温度为t2＝120℃.

本题难度：一般

3、填空题  某实验小组要描绘一个标有“3.8V，1W”的小灯泡L的R-U曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A．电压表V（量程5V，内阻约为5kΩ）B．直流电源E（电动势4.5V，内阻不计）
C．电流表A1（量程150mA，内阻约为2Ω）D．电流表A2（量程300mA，内阻约为1Ω）
E．滑动变阻器R1（阻值0～10Ω）F．滑动变阻器R2（阻值0～200Ω）
（1）实验中为较准确测量、方便调节，电流表应选用______，滑动变阻器应选用______；（填写仪器符号）
（2）实验中要求小灯泡的电压从零逐渐增大到额定电压，测量误差尽可能小．请你为该实验小组设计电路图，画在图2的方框中

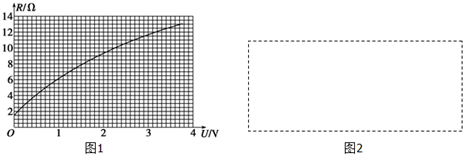

（3）据实验数据，计算并描绘出了R-U的图象，如图1所示．由图象可知，当所加电压为3.00V时，灯泡实际消耗的电功率为______W．
（4）从图1中可以看出：灯丝的电阻随温度的升高而______．

参考答案：（1）：根据小灯泡规格“3.8V，1W”可知，额定电流I=PU=260mA，
所以电流表应选A2；
由于实验要求电压从零调，所以变阻器应用分压式接法，应选择阻值小的变阻器R1以方便调节．
（2）由于小灯泡电阻满足RVR＞RRA，电流表应用外接法，又变阻器采用分压式，所以电路图如图所示：

（3）由R-U图象可知，U=3.00V时，R=11.5Ω，
所以P=U2R=3211.5=0.78W
（4）从图1中可以看出：灯丝的电阻随温度的升高而增大．
故答案为：（1）A2；R1．
（2）如图
（3）0.78
（4）增大

本题解析：

本题难度：一般

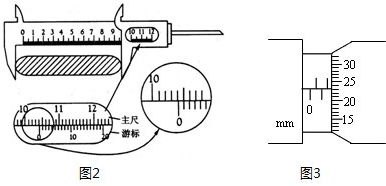

4、简答题  （2）①有一游标卡尺，主尺的最小分度是1mm，游标尺上有20个小的等分刻度．用它测量一工件的长度，如图2所示，图中读数是______cm，若螺旋测微器示数如图3所示，则读数为______mm．

②一阻值约为30kΩ的电阻Rx，欲用伏安法较准确地测出它的阻值，备选器材有：
A．电源（E1=16V，r=2Ω）B．电源（E2=3V，r=0.5Ω）
C．电压表（量程0-15V，内阻约50KΩ）
D．电压表（量程0-3V，内阻约10KΩ）
E．电流表（量程0-500μA，内阻约500Ω）
F．电流表（量程0-1mA，内阻约250Ω）
G．滑动变阻器R（阻值0-200Ω）
H．开关一只，导线若干
（a）从上述器材中选出合适的有用的器材______（用器材前的字母表示）
（b）画出实验电路图．

参考答案：（2）：①：游标卡尺的读数为：L=104mm+1×0.05mm=104.05mm=10.405cm；
螺旋测微器的读数为：d=1.5mm+23.4×0.01mm=1.734mm；
②：（a）：若选用电源E1，根据闭合电路欧姆定律可求出通过待测电阻的最大电流为：Imax=ERx=1630mA=0.53mA=530μA，
若选用电源E2，则最大电流为：I′max=330mA=0.1mA=100μA，
比较可知，电源应选A，电压表应选C，电流表应选E；
显然还应需要变阻器G、电键和导线H；
即需要的器材有：ACEGH；
（b）：由于变阻器的全电阻远小于待测电阻，所以变阻器应采用分压式接法，
由于待测电阻满足RVRx＜RxRA，所以电流表应用内接法，电路图如图所示：

故答案为：（2）①10.405，1.73；②（a）ACEGH，（b）如图

本题解析：

本题难度：一般

5、实验题  如图所示为电阻箱示意图，某同学将该电阻箱的选择开关置于图示位置，则该电阻箱接入电路的电阻值为?Ω，若该同学用伏安法测得此时电阻箱的阻值为1890Ω，则该同学用伏安法测此电阻箱的阻值时采用的是安培表?（填“外接法”或“内接法”）。

参考答案：1893Ω，外接法

本题解析：电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加。由图可知，电阻箱的示数：；当采用安培表外接法时，由于电压表的分流作用，会使测量值偏小，当采用安培表内接法时，由于电流表的分压作用，会使测量值偏大，因用伏安法测得此时电阻箱的阻值为1890Ω，小于实际阻值R，所以该同学用伏安法测此电阻箱的阻值时采用的是安培表外接法。

本题难度：简单
