1、实验题  (一).在共点力合成的实验中，根据实验数据画出力的图示，如图。图上标出了F1、F2、F、F′ 四个力，其中______（填上述字母）不是由弹簧秤直接测得的；若F与F′的________基本相等,_______基本相同，说明共点力合成的平行四边行定则得到了验证。
(二).在验证机械能守恒定律的实验中，对于自由下落的重物，下述选择的条件更为有利的是(? )
A．只要足够重就可以
B．只要体积足够小就可以
C．既要足够重，又要体积非常小
D．应该密度大些，还应便于夹紧纸带，使纸带随同运动时不致扭曲

（三）.某同学利用如图所示的实验装置验证机械能守恒定律，弧
形轨道末端水平，离地面的高度为H，将钢球从轨道的不同高度h处
静止释放，钢球的落点距轨道末端的水平距离为s．
若轨道完全光滑，s2与h的理论关系应满足s2=____（用H、h表示）．
（四）.在做“互成角度的两个共点力的合成”的实验中有以下实验步
骤，其合理顺序是____________________（用相应字母表示）
A．通过改变两个拉力的大小和方向，从而改变橡皮条的伸长，再重复做几次；?
B．只用一个弹簧秤，通过细绳把橡皮条的结点拉到同样的位置O．记下弹簧秤的读数
和细绳的方向，按同样比例作出这个力F’的图示；
C．在桌面上放一块方木板，在木板上垫一张白纸，把橡皮条一端固定在木板的A点；
D．记下两个弹簧秤的读数以及结点的位置，描下两条细绳的方向，在纸上按比例作出力F1和F2的图示，用平行四边形定则求出（作出）合力F；
E．比较力F’用平行四边形定则求出的力F，看它们在实验误差范围内是否相等；
F.用两条细绳结在橡皮条的另一端（即结点），通过细绳用两个弹簧秤互成角度拉橡
皮条，橡皮条伸长，使结点到达某一位置O；

参考答案：（一）F′?大小?方向?
(二).D
（三）．s2=4Hh.
(四).CFDBEA

本题解析：解：（一）在共点力合成的实验中，根据实验数据画出力的图示，如图。图上标出了F1、F2、F、F′ 四个力，其中F′（根据平行四边形定则做出的）不是由弹簧秤直接测得的；若F与F′的大小基本相等,方向基本相同，说明共点力合成的平行四边行定则得到了验证。
（二）在验证机械能守恒定律的实验中，对于自由下落的重物，应该选用密度大些，还应便于夹紧纸带的重物，使纸带随同运动时不致扭曲
（三）从释放点到水平槽机械能守恒，有，小球抛出时竖直方向，水平方向，联立可得
（四）进行实验时在明确实验原理以及实验目的基础上，要先进行实验设备的安装，即先在桌面上放一块方木板，在木板上垫一张白纸，把橡皮条一端固定在木板的?A点，然后进行实验和有关数据的测量，最后进行数据处理和仪器的整理．
故答案为：CFDBEA

本题难度：一般

2、选择题  由静止开始竖直向上运动的电梯里，某同学把测量加速度的传感器固定在手提包上，手提包与传感器总质量为1kg，到达某一楼层停止，采集数据并分析处理后列在下表中：
A.
B.
C.
D.

参考答案：C

本题解析：分析：根据电梯的运动情况，由运动学公式求出手提包的速度、位移，由牛顿第二定律求解手提包所受的拉力，再选择图象．根据加速度的大小，直接判断a-t图象的正误．
解答：
A、C电梯匀加速直线运动过程：运动时间为3s，手提包3s末的速度为v1=a1t1=0.4×2m/s=0.8m/s，根据牛顿第二定得：F1-mg=ma1，得手提包受到的拉力为F1=10.4N．
电梯匀速直线运动过程：运动时间为8s，手提包的速度为v2=0.8m/s，手提包受到的拉力为F2=mg=10.0N．
电梯匀减速直线运动过程：运动时间为2s，手提包14s末的速度为v3=v2+a3t3=0.8m/s+（-0.4×2）m/s=0，根据牛顿第二定律得：F3-mg=ma3，得手提包受到的拉力为F3=9.6N．故A错误，C正确．
B、电梯做匀加速直线运动和匀减速直线运动的过程，手提包的加速度都保持不变，a-t图象应与t轴平行．故B错误．
D、根据匀变速直线运动的位移公式s=可知，电梯做匀加速和匀减速直线运动过程，位移与时间是非线性关系，s-t图象是曲线．故D错误．
故选C
点评：本题要根据匀变速直线运动的公式求出速度，由牛顿第二定律求出手提包受到的拉力，再选择图象，实质上是牛顿第二定律和运动学公式的综合应用．

本题难度：简单

3、实验题  利用图示装置来验证机械能守恒定律时，由于摩擦和空气阻力的影响，物体减小的重力势能总会?物体增加的动能。（?）

A．大于
B．等于
C．小于
D．不能确定

参考答案：A

本题解析：略

本题难度：简单

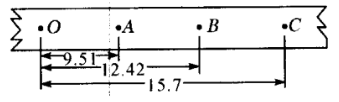

4、实验题  （10分）在用落体法验证机械能守恒定律时，某同学按照正确的操作选得纸带如右图。其中O是起点，A、B、C是打点计时器连续打下的3个实际点.该同学用毫米刻度尺测量O到A、B、C各点的距离,并记录在图中(单位cm)。(相关计算均保留3位有效数字，重锤质量用m表示).

①这三个数据中不符合有效数字读数要求的是?。
②该同学用重锤在OB段的运动来验证机械能守恒，已知当地的重力加速度g=9.80m/s2，则该段重锤重力势能的减少量为?，而动能的增加量为?，
③另一位同学根据同一条纸带，同一组数据，也用重锤在OB段的运动来验证机械能守恒，不过他数了一下：从打点计时器打下的第一个点O数起，图中的B是打点计时器打下的第9个点。因此他用t="8T," vB=gt计算跟B点对应的物体的瞬时速度，这样验证时的系统误差总是使重力势能的减少量?动能的增加量(选填“大于”，“小于”，“等于”),原因是?。

参考答案：①OC或15.7?②1.22J? 1.20J?③ 小于；V是按自由落体计算的，对应的下落高度比实际测得的高度要大

本题解析：①毫米刻度尺读数时小数点后面保留两位，②重锤重力势能的减少量EP=mghB=1.22J，
VB=SAC/2T，EK=mV2 ="1.20J," ③见答案。

本题难度：一般

5、填空题  在“验证机械能守恒定律”的实验中，质量为1kg的重锤自由下落，通过打点计时器在纸带上记录运动过程，打点计时器所接电源为6V、50Hz的交流电源，如图3所示，纸带上O点为重锤自由下落时纸带打点起点，选取的计数点A、B、C、D依次间隔一个点（图中未画出），各计数点与O点距离如图所示，单位为mm，重力加速度为9.80m/s2，则

小题1:打点计时器记录B点时，重锤速度vB=_______m/s，重锤动能EKB=_______J。
小题2:从开始下落算起，打点计时器记录 B点时，重锤势能减少量为?J。

参考答案：
小题1:? 1.175? 0.690
小题2:0.692

本题解析：分析：书本上的实验，我们要从实验原理、实验仪器、实验步骤、实验数据处理、实验注意事项这几点去搞清楚．
纸带实验中，若纸带匀变速直线运动，测得纸带上的点间距，利用匀变速直线运动的推论，可计算出打出某点时纸带运动的瞬时速度，从而求出动能．根据功能关系得重力势能减小量等于重力做功的数值．
解答：解：小题1:每两个点之间有一个计时点，则相邻两个计数点之间的时间间隔为0.04s．
利用匀变速直线运动的推论得：vB==1.175m/s，EkB=mvB2=0.690J
小题2:重力势能减小量△Ep=mgh=1×9.8×0.0706J=0.692J．
故答案为：小题1:1.175，0.690小题2:0.692
点评：能够清楚该实验的工作原理和实验步骤．知道相邻两个计数点之间的时间间隔．
纸带问题的处理时力学实验中常见的问题，计算要注意单位的换算．

本题难度：一般
