1、实验题  （1）（4分） 一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示。该工件的直径为____________毫米。

（2）（6分）如图A所示的电路中，两二极管均可视为理想二极管，R1=R2。a端对b端的电压与时间的关系如图B的上图所示。请在图B的下图中作出a端对c点的电压与时间的关系图线(最少画一个周期)。

2、实验题  （10分）三个同学根据不同的实验条件，进行“探究平抛运动规律”的实验：

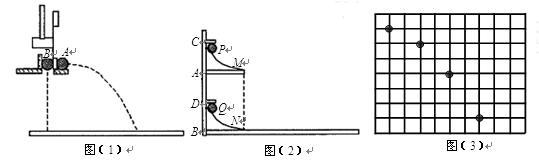

（1）甲同学采用图（1）所示的装置．用小锤打击弹性金属片，金属片把A球沿水平方向弹出，同时B球被松开，自由下落，观察到两球同时落地，改变小锤打击的力度，即改变A球被弹出时的速度，两球仍然同时落地，这说明?．
（2）乙同学采用图（2）所示的装置．两个相同的弧形轨道M、N，分别用于发射小铁球 P、Q，其中N的末端与可看作光滑的水平板相切；两轨道上端分别装有电磁铁C、D；调节电磁铁C、D的高度，使AC=BD，从而保证小铁球P、Q在轨道出口处的水平初速度v0相等．现将小铁球P、Q分别吸在电磁铁C、D上，然后切断电源，使两小铁球能以相同的初速度v0同时分别从轨道M、N的下端射出．实验可观察到的现象应是?．仅仅改变弧形轨道M的高度（保持AC不变），重复上述实验，仍能观察到相同的现象，这说明?．
（3）丙同学采用频闪摄影的方法拍摄到图（3）所示的“小球做平抛运动”的照片．图中每个小方格的边长为1.25cm，由图可求得拍摄时每隔__________s曝光一次，该小球平抛的初速度大小为___________m/s(g取9.8m/s2)．

3、实验题  （10分）用滴水法可以测定重力加速度的值，装置如图所示：
（1）下列操作步骤的正确顺序为______________（只需填写步骤前的序号）
①仔细调节水龙头和挡板的位置，使得耳朵刚好听到前一个水滴滴在挡板上的声音的同时，下一个水滴刚好开始下落；
②用秒表计时：当听到某一水滴滴在挡板上的声音的同时，开启秒表开始计时，并数“1”，以后每听到一声水滴声，依次数“2、3、…”，一直数到“n”时，计时结束，读出秒表的示数为t.
③用刻度尺量出水龙头口距离挡板的高度h；
④在自来水龙头下安置一块挡板Ａ，使水一滴一滴断续地滴落到挡板上.
（2）写出用上述步骤中测量的量计算重力加速度g的表达式：g=__________.

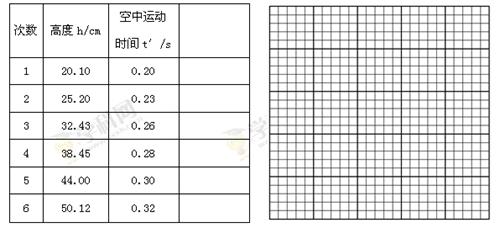

（3）为了减小误差，改变h的数值，测出多组数据，记录在表格中（表中t′ 是水滴从水龙头口到Ａ板所用的时间，即水滴在空中运动的时间）.利用这些数据，以_______为纵坐标、以________为横坐标做图，求出的图线斜率的大小即为重力加速度g的值.
（4）利用表中的实验数据，在空白处填上画图所需的数据，并在坐标纸中作出以第（3）问回答的内容为横纵坐标的图象，并求出g= ??m/s2.（结果保留三位有效数字）

4、选择题  弹簧秤的秤钩上挂一个重2 N的物体，当弹簧秤与所挂物体一起匀加速竖直上升时，弹簧秤示数可能出现下列哪个图所示情况?

5、实验题  （1）（6分）在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，并在其上取了A、B、C、D、E、F等6个计数点(每相邻两个计数点间还有4个打点计时器打下的点，本图中没有画出)打点计时器接的是50 Hz的交变电流。他把一把毫米刻度尺放在纸带上，其零刻度和计数点A对齐(结果保留两位有效数字)。

①由以上数据计算打点计时器在打C点时，物体的即时速度vC是___________m/s；
②计算该物体的加速度a为____________m/s2。
（2）甲、乙两个实验小组选用下面不同的实验器材完成“测定金属丝的电阻率”的实验，除待测金属丝（金属丝的电阻Rx约为3Ω）外，实验室还备有的实验器材如下：
A．电压表V1(量程3V，内阻约为15kΩ)?
B．电压表V2(量程l5V，内阻约为75 kΩ)
C．电流表A1(量程3A，内阻约为0.2 Ω)?
D．电流表A2(量程600mA，内阻约为1Ω)
E．滑动变阻器R1(0～100Ω，0.6 A)?
F．滑动变阻器R2(0～2000Ω，0.1 A)
G．输出电压为3V的直流稳压电源E?
H．螺旋测微器(千分尺)、刻度尺
I．电阻箱?
J．开关S，导线若干
甲组根据选用的器材设计了（a）、（b）两个测电阻的电路图。则：

①为减小实验误差，甲组同学还选用的实验器材有(填代号)______________。选用的电路图____ (选填“(a)”或“(b)”)，但用该电路电阻的测量值将________真实值。
②若用刻度尺测得金属导线长度为l=60.00 cm，用螺旋测微器测得金属丝的直径及两表的示数分别如图所示，则金属丝的直径为d=____________________mm。电流表和电压表的示数分别为I=________A和U=_______V。用上述测量数据可计算出电阻率的表达式为______________________。

乙组同学仍用螺旋测微器测得金属丝的直径，记为d，实物电路如右图。实验时他们记录了在电阻箱阻值一定的情况下，金属丝接入不同的长度L和对应的电流I的值，接下来在坐标纸上画出了－L的关系图线由于是直线，设其斜率为k，直流稳压电源的输出电压为U,则计算金属丝电阻率的表达式为__________（用k、d、U表示）
