高考物理高频考点《交流电图象》高频考点强化练习（2017年最新版）(十) 2017-07-31 07:57:10 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、选择题  一个矩形线圈在匀强磁场中绕垂直磁场的轴匀速转动产生的交变电流的电动势为e=220sin100πt（V），则下列说法正确的是（ ? ） A．该线圈匀速转动的转速为n=100r/s B．t=0时，线圈平面恰好与中性面重合 C．t=1/200?s时，穿过线圈的磁通量最大 D．该交变电流电动势的有效值为440V 参考答案：B 本题解析： 本题难度：简单 2、选择题  图是一个按正弦规律变化的交流图象，由图可知（　　） A．交流的周期为0.4s B．交流的频率为0.4Hz C．电流的有效值为10A D．电流的有效值为7.07A 参考答案：A、根据交流图象得交流的周期为0.4s，故A正确； B、由f=1T得交流的频率为2.5Hz，故B错误； C、由图读出电压的峰值Um=10V，所以电流的有效值为U=0.707Um=7.07A，故C错误，D正确； 故选：AD． 本题解析： 本题难度：一般 3、选择题  在电能的输送过程中，若输送的电功率一定、输电线电阻一定时，对于在输电线上损失的电功率，有如下四种判断中正确的是 A．和输送电线上电压降的平方成反比 B．和输送电压的平方成正比 C．和输送电线上电压降的平方成正比 D．和输送电压的平方成反比

参考答案：CD

本题解析：略

本题难度：一般

4、选择题  一个按正弦规律变化的交变电流的i-t图象如图所示.根据图象可以断定?

[? ]
A.交变电流的频率f=0.2?Hz
B.交变电流的有效值I=14.1?A
C.交变电流瞬时值表达式i=20sin0.02t?A
D.在t=T/8时刻，电流的大小与其有效值相等

参考答案：BD

本题解析：

本题难度：简单

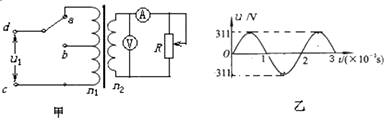

5、选择题  如图甲所示，理想变压器原副线圈的匝数比为10:1，b是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R=10Ω，其余电阻均不计．从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压。则下列说法中正确的有?

A．当单刀双掷开关与a连接时，电压表的示数为31.1V
B．当单刀双掷开关与b连接且在0.01s时，电流表示数为2.2A
C．当单刀双掷开关由a拨向b时，副线圈输出电压的频率变为25Hz
D．当单刀双掷开关由a拨向b时，原线圈的输入功率变大

参考答案：D

本题解析：由图象可知，电压的最大值为311V，交流电的周期为，所以交流电的频率为；当单刀双掷开关由a拨向b时，变压器不会改变电流的频率，所以副线圈输出电压的频率为；当单刀双掷开关由a拨向b时，根据变压比公式，输出电压减小，故输出电流减小，故输入电流也减小；故A错误，C错误；当单刀双掷开关与a连接时，R减小时副线圈电流增加，故原线圈的电流也增加；故B错误；交流电的有效值为220V，根据电压与匝数程正比可知，当单刀双掷开关与a连接时，副线圈电压为44V；故D正确；

本题难度：简单
