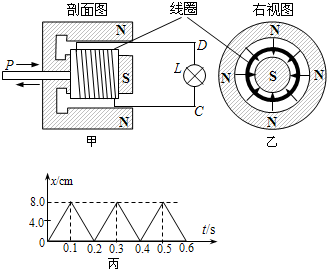

1、简答题  如图甲所示是某人设计的一种振动发电装置，它的结构是一个套在辐向形永久磁铁槽中的半径为r=0.1m、匝数n=20的线圈，磁场的磁感线均沿半径方向均匀分布（其右视图如图乙所示）．在线圈所在位置磁感应强度B的大小均为0.2T，线圈的电阻为2Ω，它的引出线接有8Ω的小电珠L．外力推动线圈框架的P端，使线圈沿轴线做往复运动，便有电流通过电珠．当线圈向右的位移x随时间t变化的规律如图丙所示时（x取向右为正），求：
（1）线圈运动时产生的感应电动势E的大小；
（2）线圈运动时产生的感应电流I的大小，并在图丁中画出感应电流随时间变化的图象（在图甲中取电流由C向上流过电珠L到D为正）；
（3）每一次推动线圈运动过程中作用力F的大小；
（4）该发电机的输出功率P（摩擦等损耗不计）；
（5）某同学说：“该线圈在运动过程中，磁感线始终与线圈平面平行，线圈中的磁通量始终为零，磁通量保持不变，因此线圈中应该没有感应电流产生，但实际却产生了电流，如何解释这个问题呢？”对这个问题说说你的看法．

2、计算题  三个电荷量均为Q(正电)的小球A、B、C质量均为m，放在水平光滑绝缘的桌面上，分别位于等边三角形的三个顶点，其边长为L，如图所示，求：

(1)在三角形的中心O点应放置什么性质的电荷，才能使三个带电小球都处于静止状态？其电荷量是多少？
(2)若中心电荷带电荷量在(1)问基础上加倍，三个带电小球将加速运动，求其加速度大小．

3、选择题  在水平桌面上，一个圆形金属框置于匀强磁场B1中，线框平面与磁场垂直，圆形金属框与一个水平的平行金属导轨相连接，导轨上放置一根导体棒ab，导体棒与导轨接触良好，导体棒处于另一匀强磁场B2中，该磁场的磁感应强度恒定，方向垂直导轨平面向下，如图甲所示．磁感应强度B1随时间t的变化关系如图乙所示．0～1.0s内磁场方向垂直线框平面向下．若导体棒始终保持静止，并设向右为静摩擦力的正方向，则导体棒所受的静摩擦力f随时间变化的图象是图中的（　　）
A．

B．

C．

D．
