1、实验题  （14分）为探究小灯泡的电功率P和电压U的关系，小伙伴测量小灯泡的电压U和电流I，利用P＝UI得到电功率。实验所使用的小灯泡规格为“6.0V，3.0W”，电源为12V的电池，滑动变阻器的最大阻值为10Ω。
（1）小伙伴预先用多用表测量小灯泡的电阻，选用“×10”倍率的电阻档测量，发现多用电表指针偏转过大，因此需选择?倍率的电阻档（填“×1”或“×100”），并?再进行测量，多用表的示数如图所示，测量结果为?Ω，对照小灯泡规格你认为此测量结果正确吗？?（填“正确”、“不正确”）；

（2）请依据准备使用的实物电路图，在方框内画出完整的电路图；

（3）小伙伴处理数据后将P、U2描点在坐标纸上，并作出了一条直线，如图所示。请指出图像中不恰当的地方：?；
（4）测量结束后，应先断开开关，拆除?两端的导线，再拆除其他导线，最后整理好器材。

参考答案：（1）用“×1”挡；欧姆调零； ；正确。
（2）

（3）图线不应该是一条倾斜直线。
（4）应该先拆除电源两端导线。

本题解析：（1）（1）多用电表指针偏角过大，说明倍率选大了，应该选择倍率较小的挡，故应该用“×1”挡；并重新进行欧姆调零后再进行测量；示数为；通过小灯泡规格求得灯泡电阻为：，因为用欧姆表测量时电流较小，小灯泡电阻变化不大，如果加在灯泡上的电压为6v电流为0.5A，电流较大，灯泡电阻增加较大，所以正确。
（2）如上图所示。
（3）据,当电阻不变时，功率和电压成正比，图中不恰当之处是小灯泡的电阻随电流增加而增加，故图线不应该是一条倾斜直线。
（4）应该先拆除电源两端导线。

本题难度：一般

2、实验题  （6分）在黑箱内有一由四个阻值相同的电阻构成的串并联电路，黑箱面板上有三个接线柱1、2、3。用欧姆表测得1、2接线柱之间的电阻为1Ω，2、3接线柱之间的电阻为1.5Ω，1、3接线柱之间的电阻为2.5Ω。

（1）在虚线框中画出黑箱中的电阻连接方式；
（2）如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻为______Ω。

参考答案：R=0.6Ω

本题解析：根据题述的测量，4个电阻阻值均为1Ω。如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻根据电阻的串联并联计算公式，为。

点评：本题是一道黑箱子问题，难度很大，这类题目一般不考，可能在物理竞赛中出现，解题时，要根据题目给出的条件，认真分析，找出符合题目要求的答案，

本题难度：一般

3、填空题  （1）如图1的游标卡尺上有20个分度，精确度为0.05mm，图中表示测量某一工件的长度为______mm；测量某一金属丝的直径D为______mm．

（2）某研究小组收集了两个电学元件：电阻R0（约为2kΩ）和手机中的锂电池（电动势E标称值为3.7V，允许最大放电电流为100mA）．实验室备有如下器材：
A．电压表V（量程3V，电阻RV约为4.0kΩ）
B．电流表A1（量程100mA，电阻RA1约为5Ω）
C．电流表A2（量程2mA，电阻RA2约为50Ω）
D．滑动变阻器R1（0～40Ω，额定电流1A）
E．电阻箱R2（0～999.9Ω）F．开关S一只、导线若干
①为了测定电阻R0的阻值，小明设计了一电路，如图2所示为其对应的实物图，图中的电流表A应选______（选填“A1”或“A2”）．
②请将实物连线补充完整．

参考答案：（1）由图甲所示可知，游标卡尺主尺示数为20.4cm=204mm，游标尺示数为5×0.05mm=0.25mm，工件的长度为204mm+0.25mm=204.25mm；
由图示螺旋测微器可知，固定刻度示数为0.5mm，可动刻度示数为：2.0×0.01mm=0.020mm，金属丝直径为：0.5mm+0.020mm=0.520mm．
（2）①电压表量程是3V，通过待测电阻的最大电流
I=UR0=3V2000Ω═0.0015A=1.5mA，电流表应选电流表A2（量程2mA，电阻RA2约为50Ω）．
②待测电阻R0阻值约为2kΩ，滑动变阻器R1最大阻值为40Ω，为测量多组实验数据，滑动变阻器应采用分压接法；R0RA=2000Ω50Ω=40，RVR0=4000Ω2000Ω=2，R0RA＞RVR0，电流表应采用内接法，实物电路图如图所示．

故答案为：（1）2.4.25；0.520；（2）①A2；②实物电路图如图所示．

本题解析：

本题难度：简单

4、填空题  某同学用图甲所示的电路探究电学元件的U-I关系，得到的数据描在图乙所示的坐标纸上．

（1）观察图乙所描数据点的分布情况，画出电学元件的U-I曲线；
（2）当电压表示数U=2．OV时，元件的电功率值为______W（保留2位有效数字），此值与元件的实际功率值相比______（填“偏大”、“偏小”或“相等”）；
（3）如果把这个电学元件直接接在一个电动势为1.5V、内阻为2．OΩ的电池两端，则电学元件两端的电压是______V．

参考答案：（1）画出电学元件的U-I曲线如图所示
（2）由图象可读出U=2.0V时，I=0.5A，所以元件的功率为P=UI=1.0W，由于电压表的分流作用，使得电流表的示数大于通过电学元件的实际电流，所以测得的功率比实际功率偏大．
（3）由于电源电动势E=1.5V，内阻r=2.0Ω，所以短路电流I?短=Er=1.52.0A=.75A，在U-I图象中，将2.0V与0.5A两点连线即为表示电源的U-I图象，如图所示，两图线交点纵坐标U=0.8V，即为电学元件两端的电压．



故答案为（1）如图
?（2）1.0，偏大
? （3）0.8

本题解析：

本题难度：一般

5、填空题  一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线。
电源E1：电动势为8.0V，内阻不计；?电源E2：电动势为12.0V，内阻不计；
电压表V：量程0—10V，内阻约为10kΩ；?电流表A1：量程0—3A，内阻约为0.1Ω;
电流表A2：量程0—300mA，内阻约为1Ω；
滑动变阻器R：最大阻值10Ω，额定电流1.0A；?开关S，导线若干。?
小题1:依照实验要求将图中的实物图连接成实验电路。

小题2:实验中电源应该选用?；电流表应该选用?。
小题3:实验测出的数据如下表所示，依照这些数据在图所示的坐标纸中描绘出该小灯泡的伏安特性曲线。

参考答案：

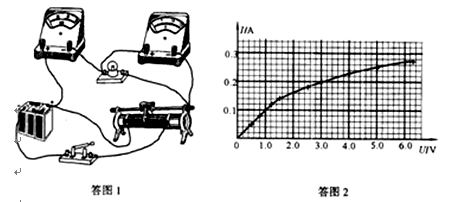

小题1:见下图
小题2:? E1?、? A2
小题3:请在下面的坐标纸上用水笔描绘出伏安特性曲线

本题解析：小题1:小灯泡灯丝电阻较小，所以选用电流表外接，描绘小灯泡的伏安特性，需要将电压从零调起，即滑动变阻器分压式接法，连接成实验电路如下图

小题2:小灯泡额定电压6.3V，所以实验中电源应该选用E1；小灯泡额定电流0.3A，则电流表应该选用A2
小题3:伏安特性曲线如下图

本题难度：一般
