1、选择题  图是两个电源的路端电压与电流的关系图线，由图线可知：

A．两电源电动势不等，且
B．两电源电动势相等
C．两电源内电阻不等，且
D．两电源内电阻相等

参考答案：ABC

本题解析：U-I图像与纵坐标的截距表示电源电动势，所以两电源电动势相等，A错误，B正确，图线与横坐标的截距表示短路电流，所以电源内阻，故，C正确，D错误，
点评：做本题的关键是对图像的纵横截距的物理意义的理解

本题难度：简单

2、选择题  多用电表调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是(　　)
A．这个电阻值很小
B．这个电阻值很大
C．为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量
D．为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量

参考答案：BD

本题解析：欧姆表的表盘与电流计的刻度相反，即满偏刻度处电阻为零，电流为零时对应电阻无穷大，则可知，当偏转较小时，说明这个电阻较大；?为了准确测量，应换用大档位，应换用“×100”挡，使偏角增大，读数更准确；故BD正确，AC错误
故选BD
点评：本题考查欧姆表的读数问题，要求明确偏角与示数间的关系，并能正确选择档位．

本题难度：简单

3、填空题  现有下列器材：
电压表V1(量程3V，内阻约几千欧)
电压表V2(量程6V，内阻约几十千欧)
定值电阻R1(3.0k)滑动变阻器R(0-5000)
直流电源(约6V，内阻不计)开关及导线若干
某同学利用上述器材测量电压表V1的内阻值。
小题1:请在右上图的方框中画出该实验的电路图。

小题2:用已知量和直接测得的量表示电压表V1的内阻，内阻的表达式为r=?；式中各直接测得的量的意义是?。

参考答案：
小题1:见答图所示

小题2:；U1为电压表V1的示数

本题解析：小题1:因为没有电流表所以借助定值电阻和电压表来求电流，所以仪器选V1, V2,定值电阻R1,直流电源(约6V，内阻不计)开关及导线若干

电路如图
小题2:根据欧姆定律：=

本题难度：简单

4、简答题  在测定电动机效率的实验中，某同学选择了如图器材进行实验，实验中可以从电压表、电流表上读出电动机两端的电压U和流过电动机的电流I，用尺量出重物被提起的高度H，用秒表测出重物被提起的时间t，重物上升的过程认为做匀速运动，重物质量为m．写出此电动机的工作效率______，在这个实验中你认为难以操作的是______（只要写出一点）．

参考答案：工作过程中，提升重物的功为有用功
W有用=mgH
根据能量守恒思想，电机消耗的总能量为：
E=UIt=W总
根据机械效率η=W有用W总=mgHUIt
本实验中，由于电压电流不可能完全恒定的因素，结合试验情境为细线往电动机转轴上缠绕来提升重物，很难做到匀速提升
故答案为：mgHUIt；砝码作匀速上升

本题解析：

本题难度：一般

5、实验题  有一个小灯泡上标有“4V，2W”的字样，现在要用伏安法测量这个小灯泡的伏安特性曲线。
现有下列器材供选用：
A.电压表V1（0～5V，内阻约10kΩ)
B.电压表V2（0～10V，内阻约20kΩ）
C.电流表A1（0～0.3A，内阻约1Ω）
D.电流表A2（0～0.6A，内阻约0.4Ω）
E.滑动变阻器R1（0～10Ω，2A）
F.滑动变阻器R2（0～l00Ω，0.2A）
G.学生电源（直流6V）、开关及导线
（1）为了调节方便，测量尽可能准确，实验中应选用电压表___________，电流表____________，滑动变阻器______________。（填器材的前方选项符号，如A，B）
（2）为使实验误差尽量减小，要求从零开始多取几组数据；请在方框中画出实验电路图。

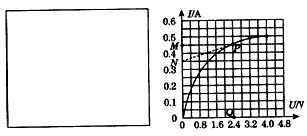

（3）某同学通过实验得到的数据画出了该小灯泡的伏安特性曲线，如图所示，若用电动势为4.0V、内阻为8Ω的电源直接给该小灯泡供电，则该小灯泡的实际功率是_________________W。
（4）P为上图中图线上的一点，PN为图线上P点的切线。PQ 为U轴的垂线，PM为l轴的垂线，下列说法中正确的是
[? ]
A.随着所加电压的增大，小灯泡的电阻增大
B.随着所加电压的增大，小灯泡的电阻减小
C.对应P点，小灯泡的电阻约为5. 33Ω
D.对应P点，小灯泡的电阻约为24.0Ω

参考答案：（1）A；D；E
（2）
（3）0.42 W（士0.02W）
（4）AC

本题解析：

本题难度：一般
