参考答案：A、小球在水平抛出后受力情况为：沿Z轴负方向的重力mg，沿y正方向的电场力qE=q×mgq=mg，
故小球所受的合力大小为F=

本题解析：

本题难度：简单

3、选择题  下面是对电源电动势概念的认识，你认为正确的是（ ? ）
A．同一电源接入不同的电路，电动势就会发生变化
B．1号干电池比7号干电池大，但电动势相同
C．电源电动势表征了电源把其他形式的能转化为电能的本领，电源把其他形式的能转化为电能越多，电动势就越大
D．电动势、电压和电势差虽名称不同，但物理意义相同，所以单位也相同

参考答案：B

本题解析：

本题难度：简单

4、简答题  某同学要测量一节旧电池的电动势和内阻，实验器材有一个电流表、一个电阻箱R、一个1Ω的定值电阻R0，一个开关和导线若干，该同学按如图所示电路进行实验．测得的数据如下表所示：

参考答案：（1）由电路图可知，电阻R0与电阻箱R串连接入电路，电阻R0起保护电路的作用，保护电源，防止电源被短路．
（2）根据闭合电路欧姆定律，有
I=ER+R0+r
公式变形，得到
R=E?（1I）+（-r-R0）
所以若将R作为直角坐标系的纵坐标，则应取1I作为横坐标．
（3）运用描点法作出图象



（4）对比一次函数y=kx+b，R相当于y，E相当于k，1I相当于x，（-r-R0）相当于b；
故E=k
-r-R0=b
解得：E=k，r=-b-R0
所以由图象可知，该电池的电动势E=6.0V，内电阻r=1.0Ω．
故答案为（1）保护电源，防止电源被短路
（2）1I
（3）见上图
（4）6.0，1.0

本题解析：

本题难度：一般

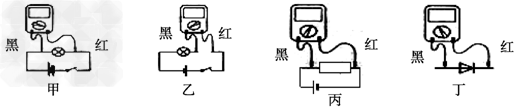

5、选择题  关于多用电表的使用，下列操作正确的是

[? ]
A．测电压时，应按图甲连接方式测量
B．测电流时，应按图乙连接方式测量
C．测电阻时，应按图丙连接方式测量
D．测二极管的正向电阻时，应按图丁连接方式测量

参考答案：BD

本题解析：

本题难度：一般
