1、实验题  某同学使用多用电表粗略测量一定值电阻的阻值：
（1）表内电池的    极与红表笔相连；
（2）先把选择开关旋到“×1k”挡位，测量时指针偏转如图所示。请你简述接下来的测量过程：

①断开待测电阻，将选择开关旋到__   _ __；
②将两表笔短接，____________    ________；
③再接入待测电阻，重新读数；
④测量结束后，将选择开关旋到        。
（3）表盘的示数如图，则电阻值是     Ω。

（4）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如下图所示。其中电压表内阻约为5kΩ，电流表内阻约为5Ω 。图中部分电路已经连接好，请完成实验电路的连接。

2、选择题  一太阳能电池板，它的电动势为0.8V，内电阻为20Ω，若将该电池板与一阻值为60Ω的电阻器连成一闭合电路，则它的路端电压是（?）
A．0.10V
B．0.20V
C．0.40V
D．0.60V

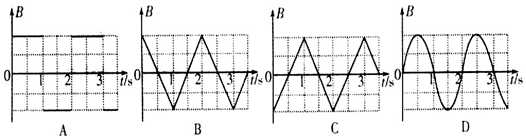

3、选择题  如图甲所示，圆形导线框与电阻R串联，框内有变化的磁场．取由a经R流向b为感应电流的正方向，测得随时间t变化的图象如图乙所示．取垂直纸面向里为磁场的正方向，则描述磁感应强度B随时间t变化的图象正确的是

4、选择题  如图所示的电路中，A、B、C、D是四只相同的灯泡．当滑动变阻器的滑动片向下滑动时，下列说法正确的是（　　）
A．A灯变亮
B．B灯变暗
C．C灯变亮
D．D灯变亮
