1、简答题  某同学耍测定一个阻值及约为5Q的电阻，实验室提供的器材如下
A．电压表（量程0-3V，内阻约30kΩ）
B、电流表（量程0～0.6A，内阻约1.0Ω）
C、滑动变阻器R1（阻值范围0-10Ω允许最大电流3A）
D、滑动变阻器R2（阻值范围0～500Ω允许最大电流1A）
E、电源E（电动势3V，内阻不计）
F、开关，导线
（1）图中部分电路已连接，请在图中以笔划线代替导线将电压表接入电路中的正确位置；
（2）图中滑动变阻器应选用更合理；（填“R1”或“R2“）
（3）闭合电键前，滑动变阻器的滑片P应该置于______端．（填“A”或“B“）

参考答案：根据闭合电路欧姆定律电路和电流表最小读数，可求出电路中需要的最大电阻为：
R=EI=313×0.6Ω=15Ω，由于待测电阻电阻约为5Ω，所以滑动变阻器应用R1
（2）由于满足R2x＜RvRA，所以电流表应用外接法，电路图如图所示：

（3）、闭合电键前，分压应该为零，故滑动变阻器的滑片P应该置于A端．
故答案为：（1）图示；
（2）R1
（3）A

本题解析：

本题难度：一般

2、实验题  （9分）利用如图所示的电路可以较为准确地测量未知电源的电动势．图中Ex为待测电源，Es为标准电源：电动势已准确测出），E为工作电源，为电路提供电流．G为零刻度在中央的灵敏电流计．AB为一根粗细均匀的电阻丝，C、D为AB上的两个活动接触点，可以在电阻丝上移动，与电阻丝AB平行放置的还有一把刻度尺，可以测出CD之间的长度．

实验步骤如下：
(1)按图连接好电路，将K1处于断开状态，K2处于两个触点都不接的状态
(2)先闭合K1，调Rp整至合适位置
(3)将置K2位1置，调整C、D触头使电流计指向零刻度，记下______．
(4)将K2置2位置，重新调整C、D位置，使 ________，并记下________．
(5)断开K1.计算待测电源的电动势的表达式为：Ex=_______.

参考答案：（3）CD的长度（4）电流计指向零刻度? CD的长度?（5）

本题解析：电路接通后，把电源与电路中长度为的金属丝并联，当电流为0时，说明长度为的金属丝在工作电路中所分的电压等于，标准电源切换为待测电源后，重新调整金属丝与电源并联的长度，电流表再次为0时，说明长度的金属丝在工作电路中的电压等于待测电源电动势，而工作电路电流没有变化，所以，即。

本题难度：简单

3、实验题  测量一螺线管两接线柱之间金属丝的长度。给出器材如下：
A、待测螺线管L（符号）：绕制螺线管金属丝的电阻率m，电阻?约为20Ω? B、螺旋测微器? C、电流表A：量程0.6A，内阻约为1Ω? D、电压表V：量程4V，内阻="4kΩ?" E、定值电阻R0：R0="4kΩ?" F、滑动变阻器：全电阻约10?
G、电源E：电动势8V，内阻忽略不计? H、电键S一个，导线若干

小题1:实验中用螺旋测微器测得金属丝的直径如图甲所示，其示数为d =__________；

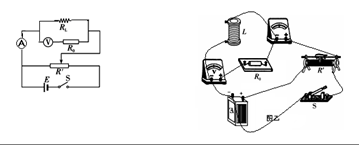

小题2:画出测量金属丝电阻的电路图，并在图乙的实物图上连线；
小题3:若测得的金属丝直径用d表示，电流表A的读数用I表示，电压表V的读数用U表示，
金属丝的电阻率用ρ表示，则用这些物理量的符号表示金属丝的长度L = _? ___ __．

参考答案：
小题1:0.384~0.386mm
小题2:如图所示

小题3:

本题解析：略

本题难度：一般

4、选择题  如图所示，甲、乙两电路都是用来测定电阻Rx的，下列说法中正确的是（　　）

A．采用甲电路测得的电阻偏大
B．采用乙电路的系统误差是由电流表内阻RA引起的
C．采用甲电路的条件是RA《Rx
D．若先后采用甲、乙两电路测量，发现电流表读数有显著变化，而电压表读数变化较小，则应选用甲电路测量较为准确

参考答案：A、由图甲所示电路可知，图甲采用电流表外接法，由于电压表的分流，所测电流偏大，由欧姆定律可知，电阻测量值小于真实值，故A错误；
B、由图乙所示电路可知，该实验采用电流表内接法，由于电流表分压作用，所测电压偏大，由欧姆定律可知，电阻测量值大于真实值，系统误差是由电流表内阻RA引起的，故B正确；
C、采用甲电路的条件是Rx《RV，故C错误；
D、若先后采用甲、乙两电路测量，发现电流表读数有显著变化，而电压表读数变化较小，说明电压表分流较大，为减小实验误差，应采用电流表内接法，即应选用乙电路测量，故D错误；
故选：B．

本题解析：

本题难度：简单

5、实验题  一直流电压表,内阻为RV,一直流电源(电动势未知,内阻可忽略不计),两个单刀开关S1、S2及若干导线.已知电压表的量程略大于电池组的电动势,现用这些器材测量一电阻值较大的定值电阻Rx的值.

(1)为达到上述目的,将题中右侧对应的图连成一个完整的实验电路图.
(2)简述实验步骤和需要测量的数据(数据用文字和符号表示):
________________________________________
________________________________________
(3)可以计算出Rx=________.(用已知量和测得量表示)

参考答案：(1)如图所示

(2)闭合S1?S2,读出电压表读数U1;
保持S1闭合,断后S2,读出电压表读U2;
(3) RV

本题解析：因为只给了一只阻值已知的电压表,所以要利用串联电路的特点,即电压的分配与电阻成正比来进行测量.当S1?S2均闭合时,电源的电动势为U1,当S1闭合S2断开时,根据串联电路的特点:解得Rx=RV.

本题难度：简单
