1、选择题 两块电压表V1和V2是由完全相同的电流表改装成的,V2的量程为5V,V1的量程为15V,为了测量15~20V的电压,把V1和V2串联起来使用,在这种情况下(? )
A. V1和V2的读数相等
B. V1和V2的指针偏转角相等
C. V1和V2的读数之比等于两个电压表内阻之比
D. V1和V2的指针偏转角之比等于两个电压表内阻之比
2、实验题 在“测定金属丝的电阻率”的实验中,某同学进行了如下测量:
(1)用毫米刻度尺测量接入电路中的被测金属丝的有效长度.测量3次,求出其平均值L.其中一次测量结果如图甲所示,金属丝的另一端与刻度尺的零刻线对齐,图中读数为________ cm.用螺旋测微器测量金属丝的直径,选不同的位置测量3次,求出其平均值d.其中一次测量结果如图乙所示,如图乙中读数为__________mm。
(2)采用如图丙所示的电路测量金属丝的电阻.电阻的测量值比真实值_____(填“偏大”或“偏小”).最后由公式ρ=_____计算出金属丝的电阻率(用直接测量的物理量表示).
3、简答题 某实验小组要描绘一个标有“3.8V,1W”的小电珠RL的I-U曲线,所供选择的器材除了导线和开关外,还有以下一些器材可供选择:
A.电压表V(量程5V,内阻约为5kΩ)
B.直流电源E(电动势4.5V,内阻不计)
C.电流表A1(量程150mA,内阻约为2Ω)
D.电流表A2(量程300mA,内阻约为1Ω)
E.滑动变阻器R1(阻值0~10Ω)
F.滑动变阻器R2(阻值0~2kΩ)
(1)实验中为较准确测量、方便调节,电流表应选用______,滑动变阻器应选用______(填器材前面的选项字母);
(2)要求实验中小电珠电压从零逐渐增大到额定电压,测量误差尽可能小.请你为该实验小组设计电路图,画在图甲的方框中;

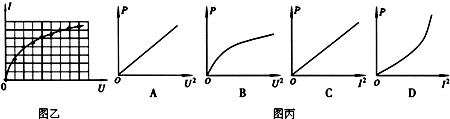

(3)利用实验中得到的数据在I-U坐标系中,描绘出了如图乙所示的小电珠的伏安特性曲线.根据此图给出的信息,可以判断出图丙中正确的是(图中P为小电珠的电功率)______
4、实验题 有以下可供选用的器材及导线若干,要求使用个数最少的仪器尽可能精确地测量一个电流表的满偏电流.
A.待测电流表:满偏电流约700~800 A、内阻约l00、刻度均匀、总格数为N.
B.电流表:量程0.6A、内阻0.1.
C.电压表:量程3V、内阻3k.
D.滑动变阻器:最大阻值200.
E.电源:电动势3V、内阻1.5.
F.开关一个.
(1)在虚线框内画出实验电路图,并在每个选用的仪器旁标上题目所给的字母序号.
(2)测量过程中测出多组数据,其中一组数据中待测电流表A的指针偏转了n格,可算出满偏电流=___________,式中除N、n外,其他字母符号代表的物理量是____________
_______________________________.
5、实验题 小明同学在测定金属丝电阻率的实验中,进行了如下操作,请你将相应的操作步骤补充完整。
(1)他首先用螺旋测微器测金属丝的直径,如图甲所示,该金属丝的直径为 ?mm。
(2)他再用多用电表粗测金属丝的阻值,操作过程如下:
①将红、黑表笔分别插入多用电表的“+”、“-”插孔,选择开关旋至电阻挡“×10”挡位;
②将红、黑表笔短接,调节 旋钮(填图乙中的“A”或“B”或“C”),使欧姆表指针对准电阻的 处(填 “0刻线”或“∞刻线”);
③把红、黑表笔分别与金属丝的两端相接,此时多用电表的示数如图丙所示;
④为了使金属丝的阻值读数能够再准确一些,小明将选择开关旋至电阻挡 挡位(填“×1”或“×1k”),重新进行 ?;
⑤重新测量得到的结果如图丁所示,则金属丝的电阻为 Ω。
