1、填空题  有一电流表A，量程为1mA，内阻rg约为100Ω．要求测量其内阻．可选用的器材有：电阻箱R0，最大阻值为99999.9Ω；滑动变阻器甲，最大阻值为10kΩ；滑动变阻器乙，最大阻值为2kΩ；电源E2，电动势约为6V，内阻不计；开关2个．导线若干．常用的测量电路图如图所示，实验步骤如下：a．断开S1和S2，将R调到最大；b．合上S1，调节R使A满偏；c．合上S2，调节R1使A半偏，此时可以认为A的内阻rg=R1．试问：
（1）在上述可供选择的器材中，可变电阻R1应该选择______；为了使测量尽量精确，可变电阻R应该选择______；电源E应该选择______．
（2）认为内阻rg=R1，此结果与rg的真实值相比______．（填“偏大”、“偏小”或“相等”）

参考答案：解析（1）根据半偏法的测量原理，R1必须选R0；由于电流表的电阻很小，要求R1的阻值很大，故R应选滑动变阻器甲，电源选择E2，误差较小．
（2）根据闭合电路的欧姆定律及电路特点可得：
合上S1，调节R使电流表满偏：Ig=ER+Rg+r
合上S2，调节R1使电流表半偏（电路中的总电流）：I=ER+rgR1rg+R1+r
故：I＞Ig．
所以，通过电阻箱的电流IR1：IR1＞12Ig
用U表示电阻箱两端电压，则
R1=UIR1＜UIg2=Ig
即：rg＞R1
故：认为内阻rg=R1，此结果与的rg真实值相比偏小．
故答案为：（1）R0　　滑动变阻器甲E2
　　　　　（2）偏小

本题解析：

本题难度：一般

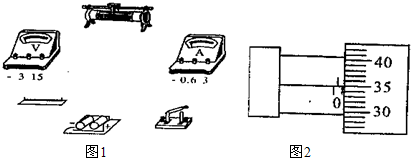

2、简答题  在“测定金属的电阻率”的实验中，所用的电阻丝Rx的阻值约为3Ω，变阻器最大阻值为20Ω，电源电压为3V，电源内阻不计，所用器材如图1所示，则：

（1）用螺旋测微器测量电阻丝直径时，测量结果如图2所示，该电阻丝的直径是：______mm；
（2）电压表的量程应选用______，电流表的量程应选用______．
（3）画出实验电路图；
（4）在实物图1上完成实物连线．

参考答案：（1）由图示螺旋测微器可知，固定刻度示数为1mm，可动刻度示数为35.0×0.01mm=0.350mm，螺旋测微器示数为1.350mm．
（2）电源电压为3V，所以电压表量程是3V，电路最大电流约为I=1A，而且实验时电流都要小于1A，电流表应选量程0.6A．

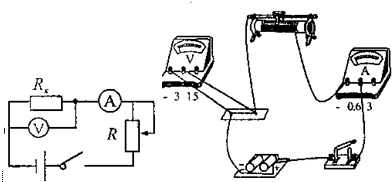

（3）滑动变阻器最大阻值远大于待测电阻阻值，滑动变阻器可以采用限流接法，电流表应采用外接法，实验电路图如图所示．



（4）根据电路图连接实物电路图，如图所示．
故答案为：（1）1.350?mm；
（2）0～3?V；?0～0.6?A?
（3）画出实验电路图：
（4）在实物图上完成实物连线．

本题解析：

本题难度：一般

3、选择题  如图所示，竖直放置在光滑绝缘环上套有一带正电的小球，匀强电场场强方向水平向右，小球绕O点做圆周运动，那么（ ? ）
A．在A点小球有最大的电势能
B．在嚣点小球有最大的重力势能
C．在C点小球有最大的机械能
D．在D点小球有最大的动能
