高中物理知识点总结《静电现象》高频考点强化练习（2017年最新版）(十) 2017-08-05 17:32:50 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、实验题   I．某同学利用如图(a)装置做“探究弹簧弹力大小与其长度的关系”的实验。 ①在安装刻度尺时，必须使刻度尺保持　　状态。 ②他通过实验得到如图(b)所示的弹力大小Ｆ与弹簧长度x的关系图线。由此图线可得该弹簧的原长x0=　　cm，劲度系数k=?N/m。 ③他又利用本实验原理把该弹簧做成一把弹簧秤，当弹簧秤上的示数如图(c)所示时，该弹簧的长度x=　　cm。 Ⅱ．某学习小组为探究导电溶液的电阻在体积相同时，电阻值与长度的关系。选取一根乳胶管，里面灌满了盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱。进行了如下实验： （1）该小组将盐水柱作为纯电阻，粗测其电阻约为几千欧。现采用伏安法测盐水柱的电阻，有 如下实验器材可供选择： A．直流电源：电动势12V，内阻很小，额定电流1A； B．电流表A1：量程0～10mA，内阻约； C．电流表A2：量程0～600mA，内阻约； D．电压表V：量程0～15V，内阻约； E．滑动变阻器R1：最大阻值； F．滑动变阻器R2：最大阻值；? G．开关．导线等 在可供选择的器材中，应选用的电流表是_______（填“A?1”或“A2”），应该选用的滑动变阻器是________（填“R1”或“R2”）。 （2）根据所选的器材在题给的方框内画出实验的电路图。 （3）握住乳胶管两端把它均匀拉长，多次实验测得盐水柱长度L，电阻R的数据如下表： 实验次数 1 2 3 4 5 6 长度L（cm） 20.0 25.0 30.0 35.0 40.0 45.0 电阻R（） 1.3 2.1 3.0 4.1 5.3 6.7 为了研究电阻R与长度L的关系，该小组用纵坐标表示电阻R，作出了如图所示的图线，你认为横坐标表示的物理量是____________。 参考答案：Ⅰ.（每空2分，共8分）竖直；4、50；10。 Ⅱ. （10分）（1）A1（2分） R2（2分）；（2）限流式，内接法（3分）；（3）L2（3分） 本题解析：Ⅰ.应保持弹簧竖直以平衡重力Ⅱ.根据电源电动势为12V，电阻大约为几千欧姆，所以电流为10mA左右，电流表选A1，本实验只需要测得三个电阻值，滑动变阻器用限流即可，选滑动变阻器时应该选与待测电阻相当的R2 本题难度：一般 2、选择题  如图所示的电路中，电源电动势为E，内电阻为r．开关S闭台后，．电灯L1、L2均能发光．现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是（ ? ） A．电灯L1、L2均变凳 B．电灯L1变亮，L2变暗 C．电流表的示数变小 D．电源的总功率变小

参考答案：B

本题解析：

本题难度：一般

3、填空题  一额定功率为0.01W的电阻，其阻值不详．用欧姆表粗测其阻值结果如图所示（档位上×1K）．现有下列器材，试设计适当的电路，选择合适的器材，较精确地测定其阻值（滑动变阻器的调节要方便）．

A．电流表，量程0～400μA，内阻约150Ω
B．电流表，量程0～10mA，内阻约45Ω
C．电压表，量程0～3V，内阻约6KΩ
D．电压表，量程0～15V，内阻约30KΩ
E．干电池两节，每节电动势为1.5V
F．直流稳压电源，输出电压6V，额定电流3A
G．直流稳压电源，输出电压24V，额定电流0.5A
H．滑动变阻器，0～50Ω，1A
I．滑动变阻器，0～4KΩ，0.1A
J．电键一只，导线若干
①欧姆表测得的电阻值约为______Ω；
②电流表应该选择______，电压表应该选择______，电源应该选择______，滑动变阻器最好选择______（填字母代号）；
③在方框中画出电路原理图．

参考答案：（1）用欧姆表粗测其阻值结果如图所示（档位上×1K）．则40×1K=40KΩ
（2）由电阻阻值40KΩ与功率为0.01W 可得电阻额定电流500μA，则由精确度必须选择量程为400μA的电流表．
由电阻阻值40KΩ与功率为0.01W 可得电阻额定电压20V，则由可选择量程为15V的电压表，那么电源必须是直流稳压电源，输出电压24V．对于滑动变阻器，由于待测电阻的阻值为40KΩ，不论哪种滑动变阻器是限流式均起不到明显作用，只有将50Ω进行分压式，才能有明显的作用．
故答案为：①40K（或4.0×104）
②A，D，G，H?
③如图所示

本题解析：

本题难度：简单

4、实验题  多用电表是由一块高灵敏度磁电式电流表、选择开关和测量线路组成的，其外形如图所示。在用多用电表测量电阻时，要用到图中的选择开关K和T、S两个部件。请在下述实验步骤中，根据题意要求填空：

A．用小螺丝刀旋动部件______________，使指针对准电流的零刻线；
B．将“红”、“黑”表笔分别插入“+”、“-”插孔；
C．将K旋转到Ω挡“×100"的位置；
D．将两表笔短接，旋动部件______________，使指针对准电阻的零刻线；
E．将两表笔的金属部分分别与被测电阻的两根引线相接，发现指针偏转角度过小。为了得到比较准确的测量结果，还应该进行哪些操作？请将实验步骤补充完整；
F．__________________________________________；
G．__________________________________________；
H．__________________________________________；
I．__________________________________________。

参考答案：A．T
D．S
F．将K旋转到Ω档“×1K”的位置
G．将两表笔短接，旋动欧姆调零旋钮S，使指针对准电阻的零刻线
H．将两表笔的金属部分分别与被测电阻的两根引线相接，读取电阻刻线上的指针示数，该电阻值为读数×1KΩ
I．将K旋转到“OFF”挡（或交流电压最高挡），并将表笔拔出

本题解析：

本题难度：一般

5、简答题  （1）为了测出电源的电动势和内阻，除待测电源和开关、导体以外，配合下列哪组仪器，可以达到实验目的：______

A、一个电流表和一个电阻箱
B、一个电压表、一个电流表和一个滑动变阻器
C、一个电压表和一个电阻箱
D、一个电流表和一个滑动变阻器
（2）、在测电源电动势和内阻的实验中，用电源、电阻箱、电压表连成如实验图10-13所示电路．一位同学记录的6组数据见下表：

R/Ω

2.0

3.0

6.0

10

15

20 U/V 1.30 1.36 1.41 1.48 1.49 1.50

试根据这些数据在坐标纸上选择适当的坐标轴，并在实验图的方格纸上画出图线，根据图线读出电源的电动势E=______V，求得电源的内阻r=______Ω．

参考答案：

（1）测定电源的电动势和内阻的原理是闭合电路欧姆定律E=U+Ir，作电压表测量路端电压U、用电流表测量电流I，利用滑动变阻器调节外电阻，改变路端电压和电流，实现多次测量，即由一个电压表、一个电流表和一个滑动变阻器绊组合可测量电源的电动势和内阻．也可以在没有电压表的情况下，用一个电流表和一个电阻箱组合测量，电阻箱可以读出阻值，由U=IR可求出路端电压，或用电压表和电阻箱组合，由电压表读数U与电阻箱读数R之比求出电流．故ABC正确．故选ABC

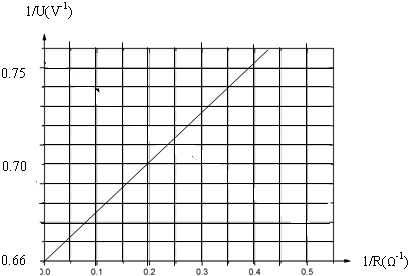

（2）由实验原理E=U+Ir=U+URr变形得，1U=rE?1R+1E，可见，1U与1R是线性关系，分别以1U为纵轴，以1R为横轴，作出1U-1R图象，图象的纵轴截距等于1E，斜率大小等于rE．在实验图的方格纸上画出1U-1R图线，如图，根据数学知识求出图象的纵截距为0.66，则有1E=0.66，解得电动势E=1.52V．图象的斜率等于，则有rE=0.35，解得内阻r=0.53Ω．
? R/Ω? 2.0? 3.0? 6.0? 10? 15? 20U/V1.301.361.411.481.491.501/R（Ω-1）0.500.330.170.10.070.051/U（V-1）0.770.740.710.680.670.66故答案为：
（1）ABC
（2）1.53，0.53

本题解析：

本题难度：一般
