1、简答题 用以下器材测量待测电阻RX的阻值:待测电阻RX,阻值约为100Ω
电源E,电动势约为6.0V,内阻可忽略不计;
电流表A1,量程为0~50mA,内电阻r1=20Ω;
电流表A2,量程为0~300mA,内电阻r2约为4Ω;定值电阻R0,阻值R0=20Ω;
滑动变阻器R,最大阻值为10Ω;单刀单掷开关S,导线若干;
(1)测量中要求两块电流表的读数都不小于其量程的
,以下测量电阻RX实验电路原理图可选______
(2)若某次测量中电流表A1的示数为I1,电流表A2的示数为I2.则由已知量和测量量计算RX的表达式为RX______.
2、实验题 有一个小灯泡上标有“4V 2W”的字样,现在要用伏安法描绘这个灯泡的U-I图线,有下列器材供选用:?
A.电压表(0~5V,内阻约10kΩ)?
B.电压表(0~10V,内阻约20kΩ)?
C.电流表(0 ~0.3A,内阻约1Ω)?
D.电流表(0~0.6A,内阻约0.4Ω)?
E.滑动变阻器(5Ω,1A)?
F.滑动变阻器(500Ω,0.2A)?
(1)实验中电压表应选用__________ ,电流表应选用__________。为尽量减小实验误差,要求电压表从零开始变化且多取几组数据,滑动变阻器应选用__________(用序号字母表示)。?

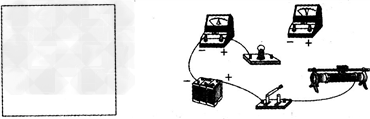

(2)请在方框内画出满足实验要求的电路图,并把图中所示的实验器材用实线连接成相应的实物电路图。?
(3)从实验中的系统误差看,测得的小灯泡的电阻与实际值相比__________(填“偏大”、“偏小”或“相等”)。
3、选择题 如图,直线A为某电源的U-I图线,曲线B为某小灯泡的U-I图线,用该电源和小灯泡组成闭合电路时,电源的输出功率和电源的总功率分别是
A.4W,8W
B.2W,4W
C.2W,3W
D.4W,6W
4、填空题 我们平常所用的铅笔芯中含有导电石墨.某同学设计了探究铅笔芯伏安特性曲线的实验,得到如下数据(I和U分别表示通过铅笔芯的电流和其两端的电压)
U/V | 0.00 | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 I/A 0.00 0.10 0.18 0.28 0.38 0.48
|
实验室提供如下器材:
A.电流表A(量程0.6A,内阻约为1.0Ω)
B.电压表V(量程3V,内阻3kΩ)
C.滑动变阻器R1(阻值0-l0Ω,额定电流2A)
D.滑动变阻器R2(阻值0-2kΩ,额定电流0.5A)
E.稳压直流电源E(3V)
F.长约14cm的2B铅笔芯、开关、导线若干
(l)实验中滑动变阻器应选择______(填选项前字母);

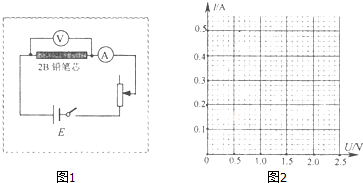

(2)图1虚线方框内是一存在问题的实验电路图,请在原图上改成正确的电路图;
(3)根据表格中数据在坐标纸上(图2)画出铅笔芯的I-U图线.
5、填空题 用伏安法测量金属丝的电阻Rx(约为50Ω),实验室备有下列实验器材:
A.电源(电动势为4.5V,内阻约为0.3Ω)
B.电压表(量程3V,内阻约为15kΩ)
C.电压表(量程15V,内阻约为75kΩ)
D.电流表?(量程60mA,内阻约为11Ω)
E.变阻器R(0~5Ω,0.6A)
F.开关S,导线若干
(1)电压表应选择?(填字母代号)______;
(2)为尽可能提高实验的精确度,请你在虚线框中画出合理的电路原理图.
(3)在某次测量时电流表的示数如图,则I=______A,若用螺旋测微器测得金属丝的直径d如图,则d=______mm.
