1、简答题  在图示的电路中，电源电动势E=12V，内阻r=2Ω，R1=10Ω．当滑动变阻器在某一位置时，电路中电压表读数为2V，电流表读数为0.8A．两电表均为理想电表．求R2的阻值．

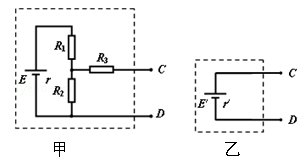

2、计算题  如图甲所示电路中，电源电动势E=12V，内阻r=2Ω，R1=4Ω，R2=6Ω，R3=3Ω。

（1）图甲中虚线框内的电路可等效为一个电源，即图甲可等效为图乙，其等效电动势E′等于CD间未接入用电器时CD间的电压；若用导线直接将CD两点连接起来，通过该导线的电流等于等效电源的短路电流，则等效电源的内电阻r′是多少？
（2）若在C、D间连一个“6V，3W”的小灯泡，则小灯泡的实际功率是多少？（不考虑小灯泡的电阻率随温度的变化）

3、选择题  如图所示，A灯与B灯电阻相同，当变阻器滑动片向上滑动时，对两灯明暗变化判断正确的是（   ）

A．A、B灯都变亮     B．A、B灯都变暗
C．A灯变亮，B灯变暗   D．A灯变暗，B灯变亮

4、选择题  在如图所示的电路中，当滑动变阻器的滑动触头向b端移动时，电压表的读数U和电流表的读数I如何变化?（　　）
A．U减小?
B．U增大?
C．I增大?
D．I减小?
