3、填空题  某同学要用“伏安法”测定一个待测电阻Rx（阻值约为200Ω）的阻值，实验室提供了如下器材：
电池组E（电动势为3V，内阻不计）；
电流表A1（量程为0～10mA，内阻约为40Ω～60Ω）；
电流表A2（量程为0～500μA，内阻为1000Ω）；
滑动变阻器R1（阻值范围为0～20Ω，额定电流为2A）；
电阻箱R2（阻值范围为0～9999Ω，额定电流为1A）；
开关S，导线若干．

请你帮助该同学完成实验中的下述问题（实验中应尽可能的考虑更加准确地测量Rx的阻值）：
（1）上述器材中缺少电压表，需选一只电流表将它改装成电压表．请在图甲所示方框中画出将电流表改装成电压表的电路原理图，并在图中标明所用器材的代号．
（2）请在图乙的方框中画出测量Rx阻值的电路图，并在图中标明各器材的代号．?
（3）实验中，将电阻箱R2的阻值调为4000Ω，再调节滑动变阻器R1，使两表的示数如图所示，可读出电流表
A1的示数是______，电流表A2的示数是______，测得Rx的阻值是______．

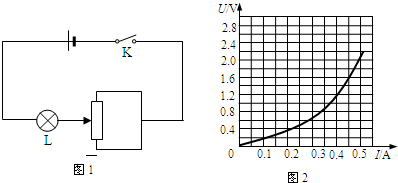

4、填空题  如图1所示电路中，已知电源电动势E=3V，内阻r=1Ω，滑动变阻器的最大阻值为20Ω，灯泡L的U-I图线如图2所示，则可知小灯泡的电阻随电压增大而______（填“增大”、“减小”或“不变”）．当电键K闭合后，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是______W（本小题需要作图，请画在答题纸的图乙中）．

5、填空题  在用电压表和电流表测电阻实验中，我们要用伏安法测一只电阻的阻值．如果这个电阻是阻值约20欧的小灯泡．实验提供的实验器材及连线如右图所示，请你在方框图中画出该实验电路图，根据下图所示的电流表和电压表的示数，那么小灯泡的电阻是______Ω．
