1、简答题 (Ⅰ)某同学利用多用电表测量一个未知电阻的阻值,由于第一次选择的欧姆档(×10)不够合适,现改换另一欧姆档测量.两次测量时多用电表指针所指位置如图所示,下面列出第二次测量的有关操作:
A.将两表笔短接,并调零
B.将两表笔分别跟被测电阻的两端接触,观察指针的位置,记下电阻值
C.将多用电表面板上旋钮调到×100档
D.将多用电表面板上旋钮调到×1档
E.将多用电表面板上旋钮调到off位置
(1)根据上述有关操作,将第二次测量的合理实验步骤按顺序写出______.
(2)该电阻的阻值是______.
(Ⅱ)在“测定金属的电阻率”的实验中,测定阻值约为3-5Ω的金属丝的电阻率,实验中所用的电压表规格:量程0-3V、内阻3kΩ;电流表规格:量程0-0.6A、内阻0.1Ω;还有其他一些器材:
(1)在给定的方框内画出实验电路图;
(2)实验中还应测出的物理量是______;电阻率的计算公式为ρ=______.
2、实验题 一灵敏电流计,允许通过的最大电流(满刻度电流)为Ig=1mA,表头电阻Rg=50Ω,若改装成量程为Um=3V的电压表,应再___联一个阻值为?Ω的电阻。
3、实验题 某同学在探究规格为“6V,3W”的小灯泡伏安特性曲线实验中:
①在小灯泡接入电路前,使用多用电表直接测量小灯泡的电阻,则应将选择开关旋至_______档进行测量。(填选项前的字母)
A.直流电压10V?B.直流电流5mA
C.欧姆 ×100?D.欧姆 ×1

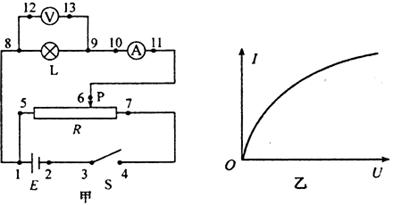

②该同学采用图甲所示的电路进行测量。图中R为滑动变阻器(阻值范围0~20Ω,额定电流1.0A),L为待测小灯泡,V为电压表(量程6V,内阻约20kΩ),A为电流表(量程0.6A,内阻约1Ω),E为电源(电动势8V,内阻不计),S为开关。
Ⅰ.在实验过程中,开关S闭合前,滑动变阻器的滑片P应置于最________端;(填“左”或“右”)
Ⅱ.在实验过程中,已知各元器件均无故障,但闭合开关S后,无论如何调节滑片P,电压表和电流表的示数总是调不到零,其原因是______点至______点的导线没有连接好;(图甲中的黑色小圆点表示接线点,并用数字标记,空格中请填写图甲中的数字,如“2点至3点”的导线)
Ⅲ.该同学描绘出小灯泡的伏安特性曲线示意图如图乙所示,则小灯泡的电阻值随工作电压的增大而____________。(填“不变”、“增大”或“减小”)
4、实验题 在“测定金属的电阻率”的实验中,用螺旋测微器测量金属丝的直径,算出金属丝的横截面积,如图所示,金属丝的直径是________?___mm,
5、简答题 在“测定金属的电阻率”的实验中,为了安全、准确、方便地完成实验:
①除电源(电动势为4V,内阻很小)、电压表V(量程3V,内阻约3kΩ),待测电阻丝(约3Ω)、导线、开关外,电流表应选用______,滑动变阻器应选用______(选填下列器材的字母符号).
A.电流表A1(量程600mA,内阻约1Ω)电流表A2(量程3A,内阻约0.02Ω)
