1、简答题  图中电源电动势为E，内阻可忽略不计；电流表

具有一定的内阻，电压表

的内阻不是无限大，S为单刀双掷开关，R为待测电阻．当S向电压表一侧闭合时，电压表读数为U1，电流表读数为I1；当S向R一侧闭合时，电流表读数为I2．
（1）根据已知条件与测量数据，可以得出待测电阻R=______．

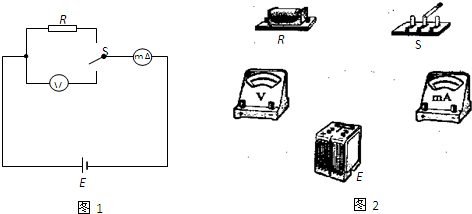

（2）根据图1所给出的电路，在图2的各器件实物图之间画出连接的导线．

参考答案：（1）当S向电压表一侧闭合时，电压表读数为U1，电流表读数为I1，根据闭合电路欧姆定律有
E=U1+I1r
整理得
r=E-U1I1
当S向R一侧闭合时，电流表读数为I2，根据闭合电路欧姆定律有
E=I2（R+r）
整理得
R=EI2-r=EI2-E-U1I1
故答案为：EI2-E-U1I1．
（2）按照电路图连线，如图，要注意电流从电压表和电流表的正接线柱流入，负接线柱流出，单刀双掷开关控制整个电路的通断，连线不要交叉．

本题解析：

本题难度：一般

2、实验题  在《描绘小灯泡伏安特性曲线》的实验中，选择“3V、0.5A的小灯泡作为研究对象，请回答下面几个问题：
（1）下列实验器材中应选用______________ （填入器材序号）；
A．电流表（量程0～0.6A，内阻1Ω）
B．电流表（量程0～3A，内阻1Ω）
C．电压表（量程0～15V，内阻约10kΩ）
D．电压表（0～3v，内阻约2kΩ）
E．滑动变阻器（阻值0~100Ω）
F．滑动变阻器（阻值0-10Ω）
G．电源E=6V
H．开关
I．导线若干?
（2）在本实验中，滑动变阻器应采用______________（填“分压”或“限流”）接法，电流表应采用______________（填“内”、“外”）接法；?
（3）在下列方框中画出实验电路图，并用实线代替导线，将图中的器材连接成可供实验的电路；

（4）小灯泡所加的电压U由零逐渐增大到3V，在此过程中电压U和电流I的关系可以用图象表示，在图中符合实际的是______________；

小灯泡的电阻随它两端的电压升高而变大的直接原因是____________________________。

参考答案：（1）ADFGH
（2）分压，外（3），实物图“略”（4）B；小灯泡两端的电压越大，灯丝的温度就越高

本题解析：

本题难度：困难

3、实验题  现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小。现对其中一个元件R0进行测试，实验中可供选择的仪器为：
A. 电压表V1(0～3 V，内阻30 kΩ)
B. 电流表A1(0～0.6 A，内阻约1 Ω)
C. 电流表A2(0～30 mA，内阻约20 Ω)
D. 滑动变阻器R1(100 Ω，1 A)
E. 滑动变阻器R2(10 Ω，5 A)
F. 电池(3 V，内阻不计)
G. 开关、导线若干
测得通过其中的电流与加在它两端的电压数据如下表所示：

（1）实验中电流表应选择：________；滑动变阻器应选择：________（填字母序号）。
（2）请在方框（a）中画出实验电路图。
（3）根据表中数据，判断元件R0可能是由________材料制成的。
（4）请根据表中数据在（b）图中作出I-U图线。

（5）把元件R0接入如图（c）所示的电路中，闭合开关后，电流表读数为20.0 mA，则此时定值电阻R的电功率________W。（保留两位有效数字）

参考答案：（1）C，E（2）（3）半导体（4）（5）0.0080～0.010

本题解析：

本题难度：困难

4、实验题  如图所示，用电压表和电流表测量未知电阻有两种电路。

（1）如果采用甲电路，电阻R的测量值比真实值__________， 如果选用乙电路进行测量，则电阻R的测量值比真实值__________。（以上填“相同”、“偏大”或“偏小”)
（2）如果待测电阻较小（比电压表小得多，与电流表内阻差不多），为了使测量结果比较准确，应该选用图_____所示的电路。如果待测电阻较大（与电压表内阻差不多，比电流表内阻大很多），为了使测量结果比较准确，应该选用图_____所示的电路。

参考答案：(1)偏小?偏大?（2）甲?乙

本题解析：(1)电压表内阻不是无穷大、电流表内阻不为零，把电压表和电流表作为一个电阻考虑，考虑电压表分担电流，考虑电流表分担电压．对图甲，电压表测量电阻的实际电压，电流表测量电压表和电阻的总电流，大于电阻的电流，根据知，会使电阻的测量值偏小．对图乙，电流表测量电阻的实际电流，电压表测量电流表和电阻的总电压，大于电阻两端的电压，根据知，会使电阻的测量值偏大．
（2）甲图为安培表外接法，误差主要来源于电压表的分流作用，电流测量值偏大，如果待测电阻较小（比电压表小得多，与电流表内阻差不多），由并联电路分流原理知，电压表的分流非常小，测量结果比较准确；乙图为安培表内接法，误差来源于电流表的分压作用，导致电压测量值偏大，如果待测电阻较大（与电压表内阻差不多，比电流表内阻大很多），由串联电路分压原理知，电流表分担的电压远小于待测电阻两端的电压，测量结果比较准确．故第一空填甲，第二空填乙．

本题难度：一般

5、计算题  现有一阻值为10.0Ω的定值电阻、一个开关、若干根导线和一个电压表，该电压表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几欧）要求：

（1）在右边方框中画出实验电路图：
（2）简要写出完成接线后的实验步骤；
（3）写出用测得的量计算电源内阻的表达式= ??。

参考答案：
（1）参见解析
（2）①按电路图连接好电路。
②在开关S断开状态下读出电压表指针所在处的分度格数n1.
③闭合开关S，读出电压表指针所在处的分度格数n2.
（3）

本题解析：

在分组实验中有测定电源的电动势和内电阻的实验，我们从该实验知道测定电源的电动势和内电阻，至少应使电源连接不同负载两次，然后利用全电路欧姆定律求解。但现在只有一个定值电阻可用作负载；另外，应由电流表和电压表两个表，但现在只有一只电压表，而且是没有刻度值的；不过考虑到电压表电阻很大，而且题目只要求测出电源的内阻，应该有变通的办法。
（1）我们可以把断路也作为一种负载状态，实验电路如图5所示。S断开时，因电压表内阻远大于电源内阻，可认为是断路状态，S闭合时，又是一种负载状态。
（2）实验步骤如下：
①按电路图连接好电路。
②在开关S断开状态下读出电压表指针所在处的分度格数n1.
③闭合开关S，读出电压表指针所在处的分度格数n2.
（3）设电压表每一小分度表示的电压为U0。
S断开时，有??E=n1U0
S闭合时，有
解以上两式，得

本题难度：一般
