1、实验题  （5分）在探究弹力和弹簧伸长的关系实验中，得到某弹簧的伸长量x与弹力f之间的关系图象，下列说法中正确的是（?）
?
A．弹簧的劲度系数为30.0N／m
B．弹簧发生弹性形变时，弹力大小与弹簧伸长（或缩短）的长度成正比
C．由图象可知弹簧原长为5.0cm
D．当弹簧伸长2.5cm时，弹簧弹力为0.75N

参考答案：ABD

本题解析：从图中可知，当f=1.2N时，弹簧的伸长量为4cm，根据胡克定律可得，A正确，弹簧的伸长量x与弹力f之间的关系图象是通过原点的直线，所以弹簧发生弹性形变时，弹力大小与弹簧伸长（或缩短）的长度成正比，B正确，从图像中不能得出弹簧的原长，C错误，根据胡克定律可得当弹簧伸长2.5cm时，弹簧弹力为,D正确，
点评：本实验是一个基础实验，关键是理解图中的横坐标表示弹簧的伸长量，不是表示弹簧的长度，

本题难度：简单

2、选择题  某同学做“探究弹力和弹簧伸长量的关系”的实验，他先把弹簧平放在桌面上使其自然伸长，用直尺测出弹簧的原长L0，再把弹簧竖直悬挂起来，挂上砝码后测出弹簧伸长后的长度L，把(L-L0)作为弹簧的伸长量x。这样操作，由于弹簧自身重力的影响，最后画出的图线可能是下图所示图像中的（ ? ）
A．
B．
C．
D．

参考答案：C

本题解析：

本题难度：一般

3、实验题  （1）请将下列实验步骤或结果补充完整：在“研究弹簧形变与外力关系的实验中”，取一待测弹簧，将弹簧______________测出其长度，在其下端竖直悬挂钩码，稳定后测出弹簧的长度，并记录_____________．改变钩码个数，重复上述步骤．
某同学在右图坐标中，根据外力F与弹簧形变x的数据标出了五个点．请你在图中描绘出相应的F-x图像，根据图像求出弹簧的劲度系数为____________N/m．（保留两位有效数字）

（2）某个实验小组认为用一只已知内阻的电流表和电阻箱，采用如图甲所示的电路测电源电动势与内阻，比常规的伏安法更准确．若电流表内阻阻值为RA，则测量的方法与步骤是：

A．将电阻箱阻值R调到最大，闭合S后观察电流表示数，然后_____________，使电流表中的示数指到某两个恰当的值，记下此时电阻箱的阻值R1、R2及对应的电流I1、I2；

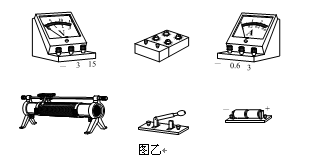

B．根据以上的数据及_________________定律，建立方程组，即可求出电源的电动势E与内阻r．该方程组的表达式是：____________________、______________________．该实验小组现在手头只有一个电流表，只知其内阻很小，却不知具体阻值．为了测出该电流表的内阻，她们找来了如图乙所示两节干电池等实验器材．请你用笔画线将图中的实物连接成能测出电流表内阻的电路．注意滑动变阻器串联接入电路起限流作用，开关闭合前其阻值应_________．

参考答案：

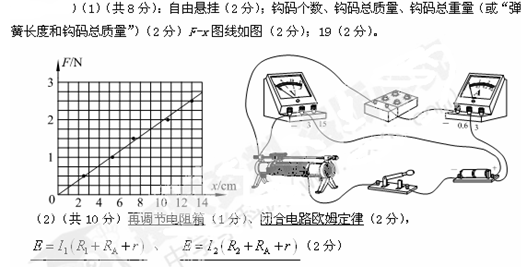

本题解析：（1）在“研究弹簧形变与外力关系的实验中”，首先将弹簧自然悬挂测出其长度，在其下端竖直悬挂钩码，稳定后测出弹簧的长度，并记录钩码个数、钩码总质量．改变钩码个数，重复上述步骤．
图像如下

根据图像求出弹簧的劲度系数为N/m．
（2）A．将电阻箱阻值R调到最大，闭合S后观察电流表示数，然后电阻箱电阻，使电流表中的示数指到某两个恰当的值，记下此时电阻箱的阻值R1、R2及对应的电流I1、I2；
B．根据以上的数据及闭合电路欧姆定律，建立方程组：、．联立即可求得电动势和内阻
实物图如下

本题难度：一般

4、选择题  书放在水平桌面上，桌面会受到弹力的作用，产生这个弹力的直接原因是（     ）
A．书的形变
