1、简答题  （Ⅰ）环境的污染日趋加重，汽车行业目前开始推行混动版（燃油与电动力搭配）家用汽车，电动力输出以锂离子电池组为核心，它由多个电池单元组成．下面是正在研制的一种新型电池单元，某同学在测定电源电动势和内电阻的实验中，测得多组电压和电流值，得到如图所示的U-I图线．
由图可求出该电源电动势E=______V；内阻r=______Ω．
（Ⅱ）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：
（1）先用多用电表对电阻大小进行粗测，选用欧姆档的“×10”档位，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为______Ω．

（2）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R
电流表A1（量程0～3mA，内阻约50Ω）
A2（量程0～30mA，内阻约20Ω）
电压表V1（量程0～3V，内阻约10kΩ）
V2（量程0～15V，内阻约25kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R1（阻值范围0～10Ω，允许通过的最大电流2.0A） 开关S导线若干
据题意，该同学应选择电流表、电压表的代码分别是______；

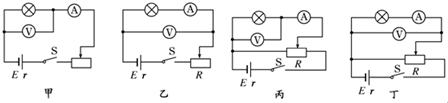

（3）如果既要满足测量要求，又要使测量误差较小，应选择如图所示的四个电路中的______；

（4）若待测电阻的测量长度用l表示，直径用D表示，加在电阻两端的电压用U表示，通过电阻的电流用I表示，则此圆柱体材料的电阻率表达式为ρ=______．

参考答案：Ⅰ、由图示电源U-I图象可知，图象与纵轴交点坐标值是3.6，则电源电动势E=3.6V，
电源内阻r=△U△I=3.63=1.2Ω．
Ⅱ（1）选用欧姆档的“×10”档位，由图示欧姆表可知，其示数为10×10=100Ω；
（2）电源电动势为4N，则电压表选：V1（量程0～3V，内阻约10kΩ）；
电路最大电流约为I=UR=3V100Ω=0.03A=30mA，电流表选：A2（量程0～30mA，内阻约20Ω）．
（3）待测电阻阻值约为100Ω，滑动变阻器最大阻值为10Ω，为测多组实验数据，滑动变阻器应采用分压接法；电压表内阻约为10kΩ，电流表内阻约为20Ω，待测电阻阻值约为100Ω，相对来说，电压表内阻远大于待测点阻值，因此电流表应采用外接法，应选图丙所示实验电路图．
（4）待测电阻阻值R=UI，电阻R=ρLS=ρLπ(D2)2，则电阻率ρ=πD2U4IL．
故答案为：（Ⅰ）3.6；1.2；（Ⅱ）（1）100；（2）A2；V1；（3）丙；（4）πD2U4IL．

本题解析：

本题难度：一般

2、实验题  研究电磁惑应现象的实验中，采用了如图所示的装置，当滑动变阻器R的滑片P不动时，甲、乙两个相同的电流表指针的位置如图所示，当滑片P较快地向a滑动时，两表指针的偏转方向是：甲表指针__________偏，乙表指针_________偏。(填“向左”或“向右”)

参考答案：__向右__，__向左_

本题解析：略

本题难度：简单

3、简答题  ①用游标为50分度的卡尺测量某圆筒的外径时，卡尺上的示数如图1所示，可读出圆筒的外径为______?mm．
②用替代法测毫安表内电阻的电路如图甲所示．器材：待测毫安表A（量程0～10mA，内阻RA约为30Ω）；毫安表A′（量程30mA）；电阻箱R1（0～9999Ω）；滑动变阻器R2（O～500Ω）；电源（E=3V，r约为1～2Ω）．

a．滑动变阻器滑片P在实验开始前应放在______端?（填“a“或“b“）．将单刀双掷开关S先接“1”位置，调节滑动变阻器滑片P的位置，使待测毫安表A的指针至某位置（或满偏），记下此时毫安表A′的读数I．滑片P的位置不再移动；
b．将开关S接“2”位置，调节电阻箱使______，读出此时电阻箱的读数如图乙所示（记为R1），则R1=______Ω；
c．由以上实验可知，待测毫安表A的内电阻RA=______Ω．

参考答案：①游标卡尺的读数为：8mm+0.02×3mm=8.06mm．
②a、滑动变阻器采用限流式接法，在实验前，应将滑动变阻器打到最大值位置，即滑动b端．
bc、本实验采用等效法测量电流表的内阻，所以将开关S接“2”位置，调节电阻箱使电流表A的读数为I，则毫安表的内阻等于电阻箱的内阻，大小为10×3+1×2Ω=32Ω．
故答案为：①8.06?②a．b?
b．电流表A′的读数为I，32?c.32

本题解析：

本题难度：一般

4、实验题  实际电流表有内阻，现在要测量实际电流表的内阻．供选择的仪器如下:
A．待测电流表(，内阻约300Ω)? B．电流表(，内阻约100Ω)
C．电压表V1(量程6V，内阻未知)? D．电压表V2(量程15V，内阻未知)
E．滑动变阻器(Ω)? F．滑动变阻器(Ω)
G．定值电阻(300Ω)? H．定值电阻(10Ω)
I．直流电源(E=3V，r=0.5Ω)? J．电键S及导线若干．
小题1:请选择合适的器材设计实验电路，并把电路图画在方框中(图中标明所选器材)
小题2:根据测量所得物理量，电流表的内阻=?．

参考答案：
小题1:如右图所示

小题2:

本题解析：小题1:要想测得电阻，需要知道电压和电流，电流表自身可以显示通过的电流值，而题目中所给电压表量程偏大，所以只能用定值电阻与待测电流表替代，其两端电压为：，则电路图如下

小题2:电流表内阻为：

本题难度：简单

5、实验题  在练习使用多用表的实验中，某同学连接的电路如图所示。

①若旋转选择开关，使尖端对准直流电流挡，闭合电键S，此时测得的是通过_____的电流；
②若断开电路中的电键S，旋转选择开关使其尖端对准欧姆挡，此时测得的是_________的电阻；
③若旋转选择开关，使尖端对准直流电压挡，闭合电键S，并将滑动变阻器的滑片移至最左端，此时测得的是_______两端的电压；
④在使用多用表的欧姆挡测量电阻时，若(? )
A．双手捏住两表笔金属杆，测量值将偏大
B．测量时发现指针向左偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量
C．选择“×l0”倍率测量时发现指针位于20与30 正中间，则测量值等于250
D．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大

参考答案：① R1 ② R1R2串联?③ R2?④ D

本题解析：①根据电路结构可看出，若旋转选择开关，使尖端对准直流电流挡，闭合电键S，此时测得的是通过R1的电流；②若断开电路中的电键S，旋转选择开关使其尖端对准欧姆挡，此时测得的是R1R2串联的总电阻；若旋转选择开关，使尖端对准直流电压挡，闭合电键S，并将滑动变阻器的滑片移至最左端，此时测得的是R2两端的电压；④双手捏住两表笔金属杆，测量值将偏小，因为人体是导体；测量时发现指针向左偏离中央刻度过大，则必须增大倍率，重新调零后再进行测量；由于欧姆表的刻度盘不是均匀的，选择“×l0”倍率测量时发现指针位于20与30 正中间，则测量值小于250；欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大。选项D正确，
