1、简答题  用如图所示电路测一节干电池的电动势E和内阻r，所给器材如下：
A．电压表V：0～3V?
B．电流表A1：0～0.6A
C．电流表A2：0～3A
D．滑动变阻器R（最大阻值20Ω）
E．开关S和导线若干
（1）若要尽量减小读数误差则电流表应选择______（填器材前面的字母代号），
（2）上面U-I图象是根据实验测得的7组数据标出的点，请你在答卷上画出图线，并由图线求出E=______V，r=______Ω．

参考答案：

（1）由坐标系中所标的点可知，电流的最大值是0.6A，
为减小读数误差，电流表可选B、电流表A1：0～0.6A．
（2）根据坐标系中所描出的各点作出U-I图象如图所示；
由图象可知，电源的电动势E=1.5V；
电源内阻r=△U△I=1.5V-1.0V1.0A-0A=0.5Ω．
故答案为：（1）B；（2）图象如图所示；1.5；0.5．

本题解析：

本题难度：一般

2、简答题  （1）测量一只量程已知的电压表内阻，器材如下：
A．待测电压表V（来源:91考试网 91EXAm.org量程3V，内阻未知）B．电流表A（量程3A内阻0.01Ω）
C．定值电阻R0（阻值2kΩ额定电流50mA）E．多用电表
D．电池组E（电动势小于3V，内阻可忽略）F．开关S1、S2
G．导线若干

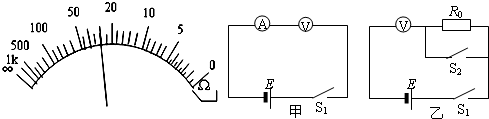

有一同学利用上述所给的器材，进行如下实验操作：1用多用电表进行粗测：多用电表电阻挡有三个倍率，分别是×100Ω、×10Ω和×1Ω．该同学选择×10Ω倍率，用正确的操作方法测量，发现指针偏转角度太小．为了较准确地进行测量，应选用______倍率．若这时刻度盘上的指针位置如上图所示，那么测量结果大约是______kΩ．2为了更准确的测出此电压表内阻大小，该同学设计了甲、乙两实验电路．你认为其中较为合理的是______电路．3用你选择的电路进行实验时，用上述所测各量表示电压表内阻，其表达式为RV=______．
（2）移动电话已成为现代入及时便捷进行沟通的工具．但有时人们在需要联系时却发现电池没电的情况，因此研究高性能、大容量的超长待机的锂离子电池，是摆在移动电话制造商面前的重要课题．锂离子电池相当于一个直流电源，下图是某公司生产的型号为SGH-D508的移动电话的锂电池的铭牌．这种移动电话在正常待机时，流过电池的电流约为80mA，通话时电流约为150mA．某同学想比较精确的测出该锂电池的电动势和内阻，他通过查阅资料了解到一般锂电池的内阻在零点几欧到几欧之间．实验室备有以下器材：
A．电压表V1量程1.0V内阻未知；B．电压表V2量程5.0V内阻未知；
C．电流表A1量程200mA内阻r1=2.0Ω；D．电流表A2量程0.6A内阻r2约为0.5Ω
E．滑动变阻器阻值变化范围为0～10Ω；F．滑动变阻器阻值变化范围为0～100Ω；
G．开关、导线（该导线可以与锂电池方便的连接）若干；H．学生电源
（1）为能较准确地测得电动势E和内阻r，除锂电池外，上述器材中应该选择
______（填器材序号字母）．
（2）实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2．则E和r的计算公式为：E=______；r=______．

参考答案：（1）因偏角太小，说明我们的档位选择太小，故应增大档位，故应采用×100档，由表可知示数乘以档位可知电阻为3.0KΩ．甲图为电压表与电流表串联，因电压表内阻过大，故电路中电流太小，故应选取乙图；开关K2闭合前，电压表与电阻串联，电压表测的电压为电压表两端的电压，而开关闭合后，电压表测量电压为电动势，则由串联电路的规律可得出结果U2U1-U2R0．
（2）（1）、根据锂电池的电压约为3.7V选择电压表B，这种移动电话在正常待机时，流过电池的电流约为80mA，通话时电流约为150mA选择电流表C，根据锂电池的电动势及通话电流可知，通话时电路中的电阻为50Ω，故选滑动变阻器阻值变化范围为0～100Ω，及选F，还需要G．
故选BCFG
（2）根据闭合电路欧姆定律得：
E=U1+I1r
E=U2+I2r
解得：E=U2I1-U1I2I1-I2；r=U2-U1I1-I2
故答案为：（1）×100Ω；3kΩ；乙；U2U1-U2R0．
（2）（1）BCFG；（2）U2I1-U1I2I1-I2；U2-U1I1-I2．

本题解析：

本题难度：一般

3、填空题  把一个满偏电流为1mA、内电阻为600Ω的电流表头改装成量程为3A的电流表，则需要______联一个______Ω的电阻．

参考答案：改装成电流表要并联电阻，阻值：R=IgRgI-Ig=1×10-3×6003-1×10-3≈0.20Ω
?故答案为：并联? 0.20Ω

本题解析：

本题难度：一般

4、实验题  在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．待测的干电池（电动势约为1.5 V，内电阻小于1.0Ω）
B．电流表G（满偏电流3 mA，内阻Rg=10Ω）
C．电流表A（0～0.6 A，内阻0.1Ω）
D．滑动变阻器R1（0～20Ω，10 A）
E.．滑动变阻器R2（0～200Ω，1 A）
F．定值电阻R0（990Ω）
G．开关和导线若干
（1）某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图所示中甲的（a）、（b）两个参考实验电路，其中合理的是____________图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选____________（填写器材前的字母代号）。
（2）图乙为该同学根据（1）中选出的合理的实验电路利用测出的数据绘出的I1-I2图线（I1为电流表G的示数，I2为电流表A的示数），则由图线可以得被测电池的电动势E=____________V，内阻r=____________Ω。

?

参考答案：（1）b，D或R1
（2）1.48(1.48士0.02)，0.77(0.75～0. 80)

本题解析：

本题难度：一般

5、简答题  贾老师要求同学们测出一待测电源的电动势及内阻．所给的实验器材有：待测电源E，定值电阻R1（阻值未知），电压表V（量程为3.0V，内阻很大），电阻箱R（0～99.99Ω），单刀单掷开关S1，单刀双掷开关S2，导线若干．

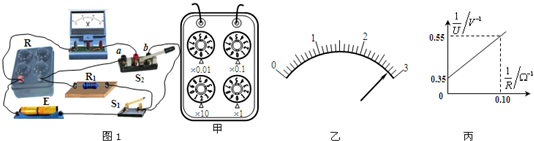

（1）珊珊连接了一个如图1所示的电路，她接下来的操作是：
①将S2接到a，闭合S1，拨动电阻箱旋钮，使各旋钮盘的刻度处于如图甲所示的位置，记录下对应的电压表示数为2.20V，然后断开S1；
②保持电阻箱示数不变，将S2切换到b，闭合S1，记录此时电压表的读数（电压表的示数如图乙所示），然后断开S1．
请你解答下列问题：
图甲所示电阻箱的读数为______Ω，图乙所示的电压表读数为______V．由此可算出定值电阻R1的阻值为______Ω（计算结果保留两位小数）．
在珊珊上面第①步的操作中，有一处不恰当，请您帮她指出来______．
（2）在完成上述操作后，珊珊继续以下的操作：
将S2切换到a，多次调节电阻箱，闭合S1，读出多组电阻箱的示数R和对应的电压表示数U，由测得的数据，绘出了如图丙所示的

参考答案：（1）电阻箱的阻值等于2×10=20Ω．图乙电压表的示数为2.80V，根据闭合电路欧姆定律得，R1=2.80-2.202.2020Ω≈5.45Ω．调节电阻箱时，需切断电源．
（2）将定值电阻等效到电源的内部，根据E=U+URr得，1U=1E+1R?rE，知纵轴截距的倒数为电动势，所以E=10.35≈2.86V．
故答案为：（1）20Ω、2.80V、5.45Ω；
应在切断电源的情况下调节变阻箱；
（2）2.86V（内阻0.26Ω）．

本题解析：

本题难度：一般
