1、填空题  一多用电表的电阻档有三个倍率，分别是×1、×10、×100．用×10档测量某电阻时，操作步骤正确，

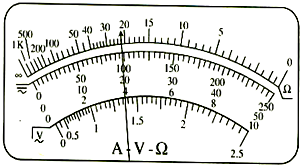

（1）如果表盘的示数如图所示，则该电阻的阻值是______Ω；
（2）如果发现表头指针偏转角度很小，为了较准确地进行测量，应换到______档．
（3）用多用表测电压U或测电阻R时，若红表笔插入多用表的正（+）插孔，则______．
（A）前者（测电压U）电流从红表笔流人多用电表，后者（测电阻）从红表笔流出多用电表
（B）两者电流都从红表笔流入多用表
（C）两者电流都从红表笔流出多用表
（D）前者电流从红表笔流出多用表，后者电流从红表笔流入多用表．

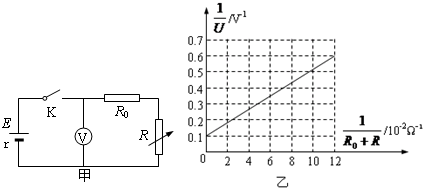

2、简答题  现有一种电池，它的电动势为E，约为9V，内阻约为40Ω，已知该电池允许输出的最大电流为50mA，为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0-9999Ω；R0是定值电阻，可防止操作不当损坏电池，起保护电路的作用．

（1）实验室备有的定值电阻R0有以下几种规格，本实验应选______．
A.10Ω，2.5W?B.100Ω，1.0W
C.200Ω，1.0W?D.2000Ω，5.0W
（2）该同学接入符合要求的R0后，闭合开关K，调整电阻箱的阻值，读取电压表的示数，计录多组数据，作出了如图乙所示的图线．则根据该同学所作出的图线可求得该电池的电动势E为______V，内阻r为______Ω．（结果保留两位小数）

3、填空题  为测定一节干电池（电动势约1.5V，内阻约1.0Ω）的电动势和内阻，实验室制备有电流表G（满偏电流3mA，内阻25Ω）、定值电阻R0=0.126Ω、开关和若干导线及以下器材：
A．量程0-3V，内阻约1000Ω的电压表
B．量程0-15V，内阻约1500Ω的电压表
C．总阻值为10Ω、额定电流为2A的滑动变阻器
D．总阻值为100Ω、额定电流为1A的滑动变阻器
（1）因电流表量程太小，需将R0与电流表______连接以扩大量程．
（2）电压表应选择______；滑动变阻器应该选择______．（填代号）
（3）请在方框内完成实验电路图；
（4）根据所画的电路图，分析引起该实验系统误差的主要原因是______．

4、简答题  （1）多用电表是实验室和生产实际中常用的仪器．使用多用电表进行了两次测量，指针所指的位置分别如图中a、b所示．若选择开关处在“×10Ω”的电阻档时指针位于a，则被测电阻的阻值是______Ω．若选择开关处在“直流电压2.5V”档时指针位于b，则被测电压是______V；?
（2）如图甲所示为一黑箱装置，盒内有电源、电阻等元件，a、b为黑箱的两个输出端．

①为了探测黑箱，某同学进行了以下几步测量：
A．用多用电表的电阻挡测量a、b间的电阻；
B．用多用电表的电压挡测量a、b间的输出电压；
C．用多用电表的电流挡测量a、b间的输出电流．
你认为以上测量中不妥的有：______（填序号）
②含有电源的黑箱相当于一个“等效电源”，a、b是等效电源的两极．为了测定这个等效电源的电动势和内阻，该同学设计了如图乙所示的电路，调节变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了U-I坐标，根据实验数据画出了坐标点，如图丙所示．请你作进一步处理，并由图求出等效电源的电动势E=______V，内阻r=______Ω．
③由于电压表和电流表的内阻，会产生系统误差，则采用此测量电路所测得的电动势与实际值相比______，测得的内阻与实际值相比______（填“偏大”、“偏小”和“相同”）．

5、选择题  一静止电子开始经电压为U1的加速电场加速后，又垂直于电场线进入电压为U2的两平行金属板间的偏转电场，射出偏转电场时沿电场线方向偏移量为y，要使y增大，则应（　　）
A．U1、U2都增大
B．U1、U2都减小
C．U1减小、U2增大
D．U1增大、U2减小
