高中物理知识点复习《粒子在有界磁场中运动》试题强化练习（2017年最新版）(三)

2017-08-08 07:49:52 来源:91考试网作者:www.91exam.org 【大中小】

微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G!

1、选择题如图所示，某种带电粒子由静止开始经电压为U1的电场加速后，射入水平放置、电势差为U2的两块导体板间的匀强电场中，带电粒子沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁场方向射入边界线竖直的匀强磁场中，则粒子射入磁场和射出磁场的M、N两点间的距离d随着U1和U2的变化情况为（不计重力，不考虑边缘效应）

A．d随U1变化，d与U2无关
B．d与U1无关， d随U2变化
C．d随U1、U2变化
D．d与U1无关，d与U2无关

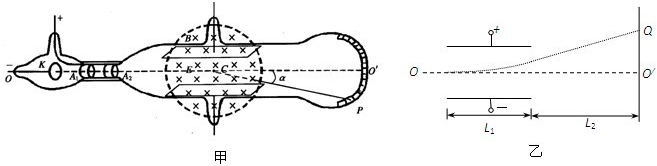

2、简答题如图甲所示为汤姆生在1897年测量阴极射线（电子）的比荷时所用实验装置的示意图．K为阴极，A1和A2为连接在一起的中心空透的阳极，电子从阴极发出后被电场加速，只有运动方向与A1和A2的狭缝方向相同的电子才能通过，电子被加速后沿00’方向垂直进人方向互相垂直的电场、磁场的叠加区域．磁场方向垂直纸面向里，电场极板水平放置，电子在电场力和磁场力的共同作用下发生偏转．已知圆形磁场的半径为r，圆心为C．
某校物理实验小组的同学们利用该装置，进行了以下探究测量：
第一步：调节两种场的强弱．当电场强度的大小为E，磁感应强度的大小为B时，使得电子恰好能够在复合场区域内沿直线运动．
第二步：撤去电场，保持磁场和电子的速度不变，使电子只在磁场力的作用下发生偏转，打在荧屏上出现一个亮点P，通过推算得到电子的偏转角为α（CP与OO′下之间的夹角）．
求：（1）电子在复合场中沿直线向右飞行的速度；
（2）电子的比荷

e
m

；
（3）有位同学提出了该装置的改造方案，把球形荧屏改成平面荧屏，并画出了如图乙的示意图．已知电场平行金属板长度为L1，金属板右则到荧屏垂直距离为L2．实验方案的第一步不变，可求出电子在复合场中沿直线向右飞行的速度．第二步撤去磁场，保持电场和电子的速度不变，使电子只在电场力的作用下发生偏转，打在荧屏上出现一个亮点P，通过屏上刻度可直接读出电子偏离屏中心点的距离.
O/Q

=y．同样可求出电子的比荷

e
m

．请你判断这一方案是否可行？并说明相应的理由．

3、选择题下列实验，表明电子在磁场中偏转的是（ ? ）
A．
B．
C．
D．

4、选择题如图，为云室中某粒子穿过铅板P前后的轨迹，室中匀强磁场的方向与轨迹所在的平面垂直﹙图中垂直于纸面向里﹚由此可知粒子（　　）
A．一定带负电
B．一定是从下而上穿过铅板
C．可能是从上而下穿过铅板
D．可能带正电，也可能带负电

5、简答题一足够长的矩形区域abcd内有磁感应强度为B，方向垂直纸面向里的匀强磁场，矩形区域的左边界ad宽为L，现从ad中点O垂直于磁场射入一带电粒子，速度大小为v0，方向与ad边夹角为θ=30°，如图所示．已知粒子的电荷量为q，质量为m（重力忽略不计）．
（1）若粒子带负电，且恰好能从d点射出磁场，求v0的大小；
（2）若粒子带正电，使粒子能从ab边射出磁场，求v0的取值范围，以及此范围内粒子在磁场中运动时间t的范围．
