1、简答题  如图所示，两平行金属板带等量异号电荷，两板间距离为d，与水平方向成α角放置，一电量为+q、质量为m的带电小球恰沿水平直线从一板的端点向左运动到另一板的端点，求：
（1）该电场的场强大小及小球运动的加速度大小
（2）小球静止起从一板到达另一板所需时间．

2、实验题  一电流表的量程标定不准确，某同学利用如图所示的电路测量该电流表的实际量程Im。所用器材有：量程不准的电流表A1，内阻r1=10.0Ω，量程标称为5.0mA；标准电流表A2，内阻r2=45.0Ω，量程1.0mA；标准电阻R1，阻值10.0Ω；滑动变阻器R，总电阻为300.0Ω；电源E，电动势3.0V，内阻不计；保护电阻R2；开关S；导线。回答下列问题：

（1）在实物图上画出连线。?

（2）开关S闭合前，滑动变阻器的滑动端c应滑动至________端。
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im=________mA。

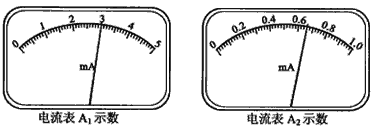

（4）若测量时，A1未调到满偏，两电流表的示数如图所示，从图中读出A1的示数I1=________mA，A2的示数I2=________mA；由读出的数据计算得Im=________mA。（保留3位有效数字）

（5）写出一条提高测量准确度的建议：________________________。

3、选择题  不定项选择
下列说法中正确的是（ ? ）
A．欧姆表的每一挡的测量范围都是0~∞
B．用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的
C．用欧姆表测电阻，指针越接近刻度盘中央，误差越大
D．用欧姆表测电阻时，选不同挡位时，指针越靠近右边误差越小

4、简答题  用DIS测量干电池的电动势和内电阻的实验电路如图（a）所示，已知干电池允许的最大供电电流为0.5A．

（1）实验时应选用下列三种滑动变阻器中的______
（A）1000Ω，0.1A?（B）50Ω，2.0A
（C）10Ω，2.0A?（D）50Ω，0.1A
（2）闭合开关S前，滑动变阻器的滑片P应置于______（选填“a”或“b”）端．
（3）根据实验得到的图象如图（b）所示，可求得干电池的电动势和内电阻分别为E=______V，r=______Ω．

5、选择题  关于电源的电动势，下面说法正确的是（ ? ）
A．电动势是表征电源把电势能转化为其他形式的能本领的物理量
B．电动势在数值上等于电路中通过1C电荷量时电源提供的能量
C．电源的电动势跟电源的体积有关，跟外电路有关
D．电动势有方向，因此电动势是矢量
