1、实验题  为了测定一节干电池的电动势和内阻，在实验中备有下列器材：
A．待测干电池（电动势约为1.5V，内电阻小于1.0Ω）
B．电流表A1（0～0.6A,内阻约0.1Ω）
C．电流表A2（0～3A,内阻约0.05Ω）
D．滑动变阻器R1（0～20Ω，10A）
E．滑动变阻器R2（0～100Ω，1A）
F．电流表G（满偏电流3mA，内阻RG=10Ω）
G定值电阻R3=990Ω H、开关，导线若干
（1）为测量方便、准确，应选用的器材有_________。
（2）请利用本题所提供的器材，画出你设计的实验电路图。
（3）图为某一同学根据他所设计的实验绘出的I1--I2图线（I1为电流表G的示数，I2为电流表A的示数），由图线可求得被测电池的电动势E= ______V，内电阻为r=______ Ω。

参考答案：（1）ABDFGH?
（2）“略”
（3）1.48 、 0.67

本题解析：

本题难度：一般

2、选择题  关于电源的电动势，下列说法中不正确的是（　　）
A．电动势越大的电源，将其他形式的能转化为电能的本领越大
B．电源的电动势就是电源电压，也就是路端电压
C．电源的电动势在数值上等于电源在搬动单位电荷时非静电力所做的功
D．电源的电动势由电源自身决定，与外电路的组成无关

参考答案：B

本题解析：

本题难度：一般

3、选择题  下列说法，正确的是（　　）
A．电源向外电路提供的电能越多，表示电动势越大
B．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功
C．电源的电动势与外电路有关，外电路电阻越大，电动势就越大
D．电动势越大的电源，将其他形式的能转化为电能的本领越大

参考答案：BD

本题解析：

本题难度：简单

4、填空题  在“测定金属导体的电阻率”的实验中，待测金属丝的电阻Rx约为5Ω．实验室备有下列实验器材：
A．电压表V1（量程0～3V，内阻约为15kΩ）
B．电压表V2（量程0～15V，内阻约为75kΩ）
C．电流表A1（量程0～3A，内阻约为0.2Ω）
D．电流表A2（量程0～0.6A，内阻约为11Ω）
E．变阻器R1（0～100Ω，0.6A）
F．变阻器R2（0～2000Ω，0.1A）
G．电池组E（电动势为3V，内阻约为0.3Ω）
H．开关S，导线若干
（1）为提高实验精确度，减小实验误差，应选用的实验器材有______．
（2）若用毫米刻度尺测得金属丝长度为60.00cm，用螺旋测微器测得金属丝的直径及两电表的示数如图所示，则金属丝的直径为______mm，电阻值为______Ω．

参考答案：（1）电流表与电压表的选择要尽量让仪表的读数在13～23之间．电源的电压是3V，就要选择3V的电压表：A，不能选择15V的电压表；此时流过电流表的电流
I=UR≈35A=0.6A，所以要选择0.6A的电流表：D，不能选择3A的电流表；该实验中，变阻器R 2达2000Ω，阻值太大，使用效率低，而且额定电流太小，不能使用，故变阻器选择E；
其他还需要选择电池组、开关盒导线．故答案应选择：ADEGH
（2）①螺旋测微器的读数为：主尺+半毫米+转筒=0mm+0.5mm+13.5×0.01mm=0.635mm；
②0.6A量程，每小格代表0.02A，读数为；25×0.02=0.50A；3V量程，每小格代表0.1V，读数为12×0.1=1.2V；电阻为：R=UI=1.20.50Ω=6.0Ω
故答案为：（1）ADEGH；（2）0.635，6.0

本题解析：

本题难度：一般

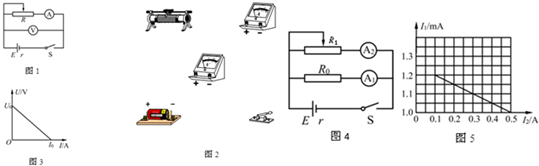

5、填空题  某实验小组利用如图1所示的电路做“测量电池的电动势和内电阻”的实验．
（1）请你根据电路图，在图2所示的实物图上连线．
（2）该小组利用测量出来的几组电压和电流值画出了U-I图线如图3．根据图线求出电源的电动势E=______，电源的内电阻r=______．
（3）另一实验小组也做了“测量电池的电动势和内电阻”的实验，他们在实验室里找到了以下器材：
A．一节待测的干电池
B．电流表A1（满偏电流3mA，内阻RA1=10Ω）
C．电流表A2（0～0.6A，内阻RA2=0.1Ω）
D．滑动变阻器R1（0～20Ω，10A）
E．定值电阻R0（1190Ω）
F．开关和导线若干
某同学发现上述器材中虽然没有电压表，但提供了两块电流表，于是他设计了如图4所示的电路，并进行实验．该同学测出几组电流表A1、A2的数据I1、I2，利用测出的数据画出I1-I2图象，则由图象可得被测干电池的电动势E=______V，内电阻r=______Ω．

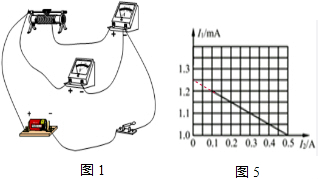

参考答案：解（1）根据电路图连接实物电路图，如图所示．
（2）由图3所示可知，电源电动势为U0，电源内阻r=U0I0．
（3）由图5所示可知，I1=1.25mA，I2=0.5A，
电源电动势E=I1（RA1+R0）=1.25×10-3×（10+1190）=1.5V；
电源内阻r=△U△I=△I1(RA1+R0)△I2=(1.25-1.0)×10-3×(10+1190)0.5=0.6Ω．
故答案为：（1）实物电路图如图所示；（2）U0；U0I0；（3）1.5；0.6．

本题解析：

本题难度：一般
