1、简答题  图甲所示为测量电阻的电路．Rx为待测电阻，R的阻值已知，R′为保护电阻，电源的电动势E未知，S1、S2均为单刀双掷开关，V为电压表，其内阻非常大．测量Rx?的步骤为：将S2向c闭合，S1向______闭合，记下电压表的读数U1；再将S2向d闭合，S1向______闭合，记下电压表的读数U2．计算Rx的公式是Rx=______．

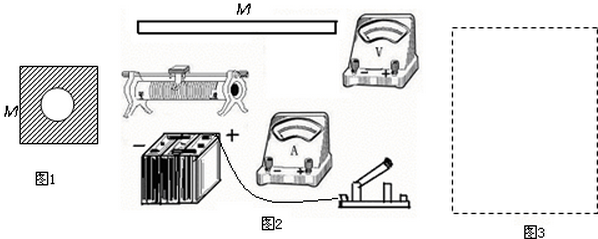

2、简答题  有一根细长而均匀的金属材料样品，截面为外方（正方形）内圆，如图1所示．此金属材料质量约为0.1～0.2kg，长约30cm，电阻约为10Ω．已知这种金属的电阻率为ρ．因管线内径太小，无法直接测量，请根据图2器材，设计一个实验方案测量其内径d．

A．毫米刻度尺　　B．螺旋测微器C．电流表（600mA，10Ω）
D．电流表（3A，0.1Ω）E．电压表（3V，6kΩ）F．滑动变阻器（2kΩ，0.5A）G．滑动变阻器（10Ω，2A）H．直流稳压电源（6V，0.05Ω）I．开关一个，带夹子的导线若干
（1）除待测金属材料、A、B、E、H、I外，应选用的实验器材还有______．（只填代号字母）
（2）请在图3方框内画出你设计方案的实验电路图
（3）用已知的物理常量（设长度为L，截面外边长为a）和所测得的物理量，推导出计算　金属管线内径d的表达式______．

3、简答题  如图所示，A、B为两块足够大的平行金属板，两板间距离为d，接在电压为U的电源上．在A板的中央P点处放置一个电子放射源，可以向各个方向释放电子．设电子的质量为m、电荷量为e，射出的初速度为v．求电子打在B板上的区域面积．

4、实验题  老师要求同学们测出一待测电源的电动势及内阻．所给的实验器材有：待测电源E，定值电阻R1（阻值未知），电压表V（量程为3.0V，内阻很大），电阻箱R（0～99.99），单刀单掷开关S1，单刀双掷开关S2，导线若干．

（1）同学小红按照上图连接电路，然后进行了如下操作：

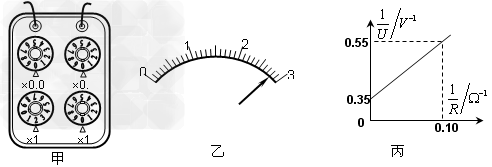

①将S2接到a，拨动电阻箱旋钮，使各旋钮盘的刻度处于如下图甲所示的位置，闭合S1，记录下对应的电压表示数为2.20V，然后断开S1；
②保持电阻箱示数不变，将S2切换到b，闭合S1，记录此时电压表的读数（电压表的示数如下图乙所示），然后断开S1．
请你解答下列问题：
图甲所示电阻箱的读数为?Ω，图乙所示的电压表读数为? V．由此可算出定值电阻R1的阻值为? Ω（计算结果保留两位小数）．

（2）在完成上述操作后，小红继续以下的操作：
将S2切换到a，闭合S1，多次调节电阻箱，读出多组电阻箱的示数R和对应的电压表示数U，由测得的数据，绘出了如图丙所示的-图线．由此可求得电源电动势E和电源内阻r，其中E =?V，内阻r =?Ω（计算结果均保留两位小数）．

5、实验题  在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．待测的干电池（电动势约为1.5 V，内电阻小于1.0 Ω）
B．电流表A1（满偏电流3 mA，内阻RA1=10 Ω）
C．电流表A2（0 ~0.6 A，内阻RA2=0.1 Ω）
D．滑动变阻器R1（0~ 20 Ω，10 A）
E．滑动变阻器R2（0-200 Ω，1A）
F．定值电阻R0（990 Ω）
G．开关和导线若干
（1）某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了下图中的(a)、(b)两个参考实验电路，其中合理的是____[填“(a)”或“(b)”]图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选____（填写器材前的字母代号）。

（2）下图为该同学根据（1）中选出的合理的实验电路利用测出的数据绘出的I1-I2图线（I1为电流表A1的示数，I2为电流表A2的示数，且I1的数值远大于I2的数值），则由图线可以得被测电池的电动势E=____V，内阻r=___Ω。

（3）若将图线的纵坐标改为____，则图线与纵坐标轴的交点的物理含义即为电动势的大小。
