1、选择题  我国使用的交变电流，频率是
A.50Hz
B.60Hz
C.70Hz
D.以上三种都有可能

2、实验题  小明同学用如图甲所示的电路研究灯泡L(2．4V，1.0W)的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值。

(1)在闭合开关S前，滑动变阻器触头应放在   端。(选填“a”或“b”)
(2)根据电路图，请在图乙中将实物图补充完整。
(3)实验后作出的U-I图象如图丙所示，灯泡在额定电压下工作时的电阻值R=   (结果保留两位有效数字)，该测量值比真实值偏    (选填“大”或“小”)，丙图中图线发生弯曲的主要原因是                                                       。

3、实验题  用伏安法测量电阻丝的电阻Rx。实验所用器材为：电池组（电动势3V，内阻约1Ω），电流表（内阻约0.1Ω），电压表（内阻约3kΩ），滑动变阻器R（0~20Ω，额定电流2A），开关，导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

由以上实验数据可知：他们测量Rx是采用图2中的_____图（选填“甲”或“乙”）。

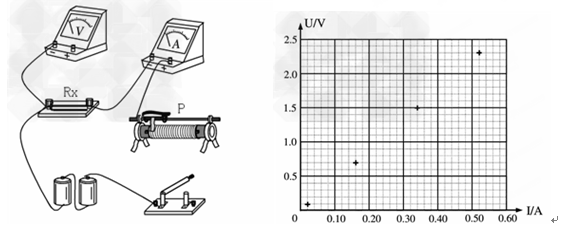

（3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据（2）所选的电路图，补充完成图3中实物图的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。

（4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示。图中已标出了与测量数据对应的4个坐标点，请在图4中标出第2、4、6次测量数据的3个坐标点，并描绘出U-I图线，由图线得出金属丝的阻值R=______Ω（保留2位有效数字）。

4、实验题  （共2个空，每空1分，电路图3分，计5分）
某同学为了测电流表A的内阻精确值，有如下器材：
电流表A1（量程300 mA，内阻约为5Ω);  电流表A2（量程600 mA，内阻约为1Ω) ;
电压表V（量程15 V，内阻约为3 kΩ) ;   定值电阻R0 (5Ω) ;
滑动变阻器R1(0～10Ω，额定电流为1 A);  滑动变阻器R2(0～250Ω，额定电流为0. 3 A) ;
电源E（电动势3 V，内阻较小）．        导线、开关若干．
(1)要求电流表 A1的示数从零开始变化，且多测几组数据，尽可能的减少误差．在如图所示线框内画出测量用的电路图，并在图中标出所用仪器的代号．

(2)若选测量数据中的一组来计算电流表A1的内阻r1，则所用电流表A1的内阻r1表达式为r1 =      ；式中各符号的意义是            。

5、选择题  如图2所示，在O点置一点电荷Q，以O为圆心作一圆。现将一电荷从A分别移到圆上的B、C、D三点，则电场力做功最多的过程是：

A.移到B的过程
B.移到C的过程
C.移到D的过程
D.三个过程一样多
