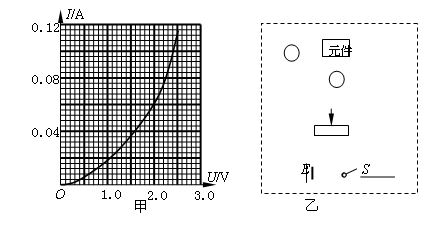

3、实验题  某课外研究小组为了制作一种传感器，需要选用一电器元件.图甲为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：
器材（代号）        规      格
电流表（A1）        量程0～50mA,内阻约为50Ω
电流表（A2）        量程0～200mA,内阻约为10Ω
电压表（V1）        量程0～3V,内阻约为10kΩ
电压表（V2）        量程0～15V,内阻约为25kΩ
滑动变阻器（R1）    阻值范围0～15Ω，允许最大电流1A
滑动变阻器（R2）    阻值范围0～1kΩ，允许最大电流100mA
直流电源（E）      输出电压6V，内阻不计
开关（S）  导线若干
（1）为提高实验结果的准确程度，电流表应选用          ；电压表应选用        ；滑动变阻器应选用          .(以上均填器材代号)

（2）为达到上述目的，请在图乙所示的虚线框内画出正确的实验电路原理图，并标明所用器材的代号.
（3）若发现实验测得的伏安特性曲线与图中曲线完全吻合，则该元件的电阻阻值随电压的增大而       （选填“增大”、“减小”或“不变”），当该电器元件两端电压U=2.0V时元件消耗的电功率为     W．

4、选择题  如图2所示，在O点置一点电荷Q，以O为圆心作一圆。现将一电荷从A分别移到圆上的B、C、D三点，则电场力做功最多的过程是：

A.移到B的过程
B.移到C的过程
C.移到D的过程
D.三个过程一样多

5、选择题  真空中两根长直金属导线平行放置，其中只有一根导线中通有方向未知的恒定电流，一电子从P点射入两导线之间的区域，初速度方向在两导线所确定的平面内，如图所示，今用某种方法记录到电子运动轨迹的一部分如图中的曲线PQ所示，由此判断两导线的通电情况是

A.ab导线中通有从a到b方向的电流
B.ab导线中通有从b到a方向的电流
C.cd导线中通有从c到d方向的电流
D.cd导线中通有从d到c方向的电流
