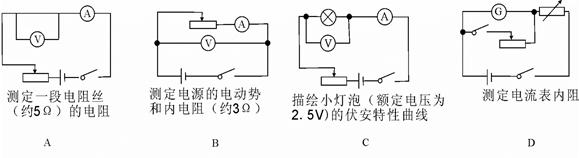

1、选择题  某同学欲采用下图所示的电路完成相关实验。图中电流表的量程为0.6A，内阻约0.1；电压表的量程为3V，内阻约6k，为小量程电流表；电源电动势约3V，内阻较小。下列电路中正确的是(? )

2、填空题  氧化锡是一种对气体中酒精含量敏感的材料：当周围气体中酒精浓度发生变化时，其阻值也会发生变化．小明为研究某型号氧化锡检测电阻咫的阻值随气体中酒精浓度变化的关系，采用题图1所示实验装置进行实验：在可以直接测得酒精浓度的容器中喷入雾状酒精，闭合电路，调节滑动变阻器的阻值至适当值，读出电压表和电流表的示数，改变喷入雾状酒精的量，重复上述实验，计算出风的值．即可得到电阻的阻值随气体中酒精浓度变化的关系图线．
（1）每次实验之前，小明都应先将滑动变阻器R的滑动片置于______端（选填“a”或“b”）：
（2）小明在实验中测得多组数据如下表所示：

3、简答题  一些材料的电阻随温度的升高而变化．
（1）如图（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图象，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．

①电流刻度较大处对应的温度刻度______；（填“较大”或“较小”）
②若电阻箱阻值R′=150Ω，当电流为5mA时对应的温度数值为______°C．
（2）某实验小组研究一白炽灯两端电压与电流的关系，得到了如下表所示的一组数据，并描绘出其I-U图线如图16中（a）所示．

①由图线可看出该白炽灯的电阻随电压的增大而______（选填“增大”或“减小”）
②实验还用到了下列器材：直流电源、滑动变阻器、电压表、电流表、开关及导线若干．请在图（b）中以笔划线代替导线按实验要求将实物图补充完整．

4、实验题  用伏安法测一节干电池的电动势ε和内电阻r，所给的器材有:

(A)电压表V:0—3—15V；
(B)电流表A:0—0.6—3A；
(C)滑动变阻器R1(总电阻20Ω)；
(D)滑动变阻器R2(总电阻100Ω)；
以及电键S和导线若干.
小题1:画出实验电路图(标明变阻器规格).
小题2:如图所示的U-I图上是由实验测得的7组数据标出的点，已知4点和7点刚好落在坐标纸交线上。请你完成图线，并由图线求出ε=_? _______V，r=_____ ___Ω.
实验电路图

5、实验题  (6分)在测量某金属丝电阻率的实验中：
(1)用螺旋测微器测量金属丝直径如图甲所示，由图可知其直径为_________mm．
(2)用多用电表粗测金属丝的电阻，按照正确的步骤操作后，测量的结果如图乙所示，由此读出阻值大小为__________Ω．为了使多用电表测量的结果更准确，应该将选择开关打到_____________挡．
