1、实验题  用如图所示的装置做实验时，小车放在水平桌面上，保持小车的质量不变，测得小车的加速度a和拉力F的数据如下表所示。
?
（1）根据表中的数据在图中画出a-F图线；

（2）把图线延长，发现图线不通过原点，其原因是______________________。

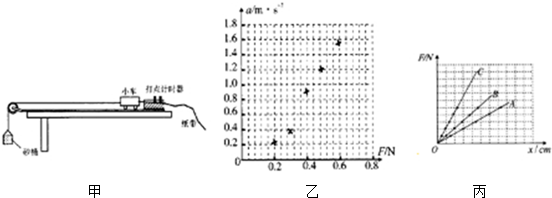

2、简答题  （1）为了验证“当质量一定时，物体的加速度与它所受的合外力成正比”．一组同学用图甲所示的装置进行实验，并将得到的实验数据描在图13乙所示的坐标图中．
①在图乙中作出a-F图线．
②由a-F图线可以发现，该组同学实验操作中遗漏了______这个步骤．
③根据a-F图线可以求出系统的质量是______（保留两位有效数字）．
（2）通过《探究弹簧弹力与弹簧伸长长度的关系》实验，我们知道在弹性限度内，弹簧弹力F的大小与弹簧的伸长（或压缩）量x成正比，并且不同的弹簧，其劲度系数不同．已知一根原长为L0、劲度系数为k1的长弹簧A，现把它截成长为

3、选择题  了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要。以
下符合事实的是
A．伽利略通过“理想实验”得出“力是维持物体运动的原因”
B．楞次发现了电流的磁效应，拉开了研究电与磁相互关系的序幕
C．法拉第发现了通电导线的周围存在磁场
D．胡克认为只有在一定的条件下，弹簧的弹力才与弹簧的形变量成正比

4、简答题  如图所示，一根轻弹簧下端固定，竖立在水平面上．其正上方A位置有一只质量为1kg的小球．小球从静止开始下落，在B位置接触弹簧的上端，A、B间距离为h1，在C位置小球所受弹力大小等于重力，在D位置小球速度减小到零，B、D间距离为h2，则在小球下降阶段中，求：
（1）小球刚接触弹簧的上端时的速度的大小；
（2）小球在D位置时，弹簧的弹性势能；
（3）请定性说明小球从B运动到D的过程中，木块加速度大小和速度大小的变化情况．

5、填空题  在探究加速度与力、质量关系的实验中，采用如图甲所示的装置．
（1）实验过程中，电火花计时器应接在______（选填“直流”或“交流”）电源上．
（2）某小组在探究“质量一定时，加速度与合力成正比”的实验中，测出多组数据，作出了如图乙所示的图象，已知实验过程中细线与木板始终保持平行，则图线没有过坐标原点的原因可能是______，图线上部弯曲的原因可能是______

?
（3）如下图为实验中打出的一条纸带的一部分，0、1、2、3、4、5、6为依次选取的7个计数点，相邻两计数点间还有4个打点未画出．从纸带上测出x1=3.20cm，x2=4.52cm，
x5=8.42cm，x6=9.70cm．则木块加速度的大小a=______m/s2（保留两位有效数字）．
