1、填空题  已知一小量程电流表的内阻Rg为200欧姆，满偏电流Ig为2mA。现在用如图电路将其改装为量程为0.1A和1A的双量程电流表。

（1）当用哪两个接线柱时为0.1A的量程？
答：?
（2）当用哪两个接线柱时为1A的量程？?
答：?
（3）定值电阻R1=?,R2=??（保留两位有效数字）。

参考答案：（1）接a、c端点（2）接a、b端点（3）0.41欧姆、3.7欧姆

本题解析：根据电流表改装原理可得：，所以电流量程越大，需要并联的电阻越小，故当接ac断点时，电流表的量程为0.1A，当接ab端点时，电流表量程为1A，联立方程, ,可得?，
点评：电流表改装电压表需串联一个电阻，改装原理：U=Ig（Rg+R），U为改装后电压表量程，R为串联电阻．
改装为电流表需并联一个电阻，改装电流表原理：IgRg=（I-Ig）R′，其中I为量程

本题难度：一般

2、简答题  为了测量量程为3V的电压表V的内阻（内阻约2000Ω），实验室可以提供的器材有：
电流表A1，量程为0.6A，内阻约0.1Ω
电压表V2，量程为5V，内阻约3500Ω
变阻器R1阻值范围为0-9999Ω
变阻箱R2阻值范围为0-99.9Ω
滑动变阻器R3，最大阻值约为100Ω，额定电流1.5A
电源E，电动势6V，内阻约0.5Ω
单刀单掷开关K，导线若干．

（1）请从上述器材中选择必要的器材，设计一个测量电压表V的内阻的实验电路，在图1方框中画出电路原理图?（?电路原理图中的元件要用题中相应的英文字母标注），要求测量尽量准确．
（2）根据你所画的电路原理图在图2所给的实物图上画出连线．
（3）说明实验所要测量的量：______．写出计算电压表V的内阻RV的计算公式为RV=______．

参考答案：（1）由于电源电压大于被测电压表的量程，故应采用分压接法，电路图如下：





（2）






（3）电压表V的示数U、电压表V2的示数U2、电阻箱R1的读数r1，
设电阻箱两边的电压为u，由欧姆定律得
U2=u+U
通过电阻箱支路的电流：
I=ur1
被测电压表的内阻为：
Rv=UI
整理得：Rv=Ur1U2-U
答；（1）



（2）



（3）电压表V的示数U、电压表V2的示数U2、电阻箱R1的读数r1，电压表的内阻为Rv=Ur1U2-U

本题解析：

本题难度：一般

3、实验题  （13分）“黑盒子”表面有a、b、c三个接线柱，盒内总共有两个电学元件，每两个接线柱之间最多连接一个元件。为了探明盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测：
第一步：用电压挡，对任意两个接线柱正、反向测量，指针均不发生偏转；

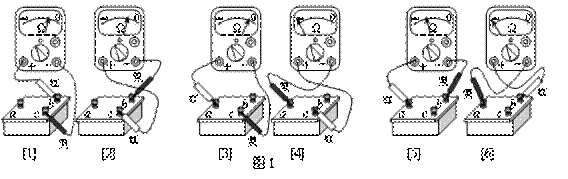

第二步：用电阻×100Ω挡，对任意两个接线柱正、反向测量，指针偏转情况如图1所示。

（1）第一步测量结果表明盒内?电池（填“有”或“无”）。
（2）图2示出了图1[1]和图1[2]中欧姆表指针所处的位置，其对应的阻值是?Ω；
图3示出了图1[3]中欧姆表指针所处的位置，其对应的阻值是?Ω。

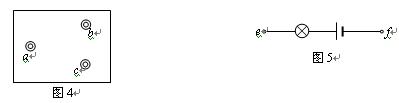

（3）请在下图的接线柱间，用电路符号画出盒内的元件及连接情况。

（4）一个小灯泡与3V电池组的连接情况如图5所示。如果把图5中e、f两端用导线直接相连，小灯泡可正常发光。欲将e、f两端分别与黑盒子上的两个接线柱相连，使小灯泡仍可发光。那么，e端应连接到?接线柱，f端应连接到?接线柱。

参考答案：（1）无? 2分
（2）1200? 2分，500? 2分
（3）如图所示?6分

（4）c，a? 2分

本题解析：略

本题难度：一般

4、实验题  下右图中的P是一根表面均匀地镀有一层很薄的电阻膜的长陶瓷管（碳膜布满圆柱体的外侧面）。陶瓷管的长度约为50cm，外径约为6cm，所用电阻膜材料的电阻率已知为ρ，管的两端有导电箍M、N。该电阻的长度就是陶瓷管的长度，其截面积可看作等于膜的厚度与圆周长的乘积。现有器材为：A.米尺、B.游标卡尺、C.螺旋测微器、D.电压表、E.电流表、F.电池组、G.滑动变阻器、H.电阻箱、I.电键和导线。请你设计一个测量该电阻膜厚度d的实验方案。
小题1:所须选用的器材有：__________________（填器材前的字母即可）。
小题2:所须测量的物理量有：_____ 、_____、 _____、 _____。
小题3:根据实验测得的以上数据计算电阻膜厚度d的数学表达式为：d=________________。
小题4:在左下图的方框中画出实验电路图（MN间的电阻膜的电阻约几个ｋΩ，滑动变阻器的总阻值为50Ω）。并将右下图中的实物按电路图连接起来（有３根导线已经连好，不得改动）。

参考答案：
小题1:
小题2:
小题3:
小题4:

本题解析：略

本题难度：一般

5、实验题  在“描绘小电珠的伏安特性曲线”的实验中，要供选择的实验仪器如下：

参考答案：R1? A2

本题解析：（1）在选择滑动变阻器是，应根据操作方便的原则去选择，即选和被测电阻阻值相差不大的，所以滑动变阻器应选，小电珠正常工作时的电流为0.3A，所以应选择电流表A2，
（2）再连接电路时，应注意，应为电流表的内阻和小电珠相近，所以应采取电流表的外接法，试验中要求电压的变化范围较大，所以应采取滑动变阻器的分压接法，
点评：此类型的题目，难就难在电路图的原理，以及仪器的选择

本题难度：简单
