高考物理试题《电磁感应》高频考点巩固（2017年模拟版）(十)
 参考答案：A 本题解析：】回路中磁通量的变化率 本题难度：一般 3、实验题 如图所示G为指针在中央的灵敏电流表，连接在直流电路中时的偏转情况.今把它与一线圈串联进行电磁感应实验，则图（2）中的条形磁铁的运动方向是_________________；图（3）中电流计的指针从中央向________________偏转；图（4）中的条形磁铁上端为______________极. 参考答案：向下向正接线柱一侧N 本题解析：由（1）图可以看出，电流从负接线柱流入灵敏电流表时，指针向负接线柱一侧偏转. 本题难度：简单 4、选择题 如图所示，用均匀导线做成一个正方形线框，每边长为0.2m，正方形的一半放在和线框垂直的垂直纸面向里的匀强磁场中，当磁场的变化为每0.1s增加1T时，线框中点a、b两点的电势差是（ ） |
参考答案：由楞次定律可以判断，当线框中的磁场增加时，感应电流的磁场与原磁场方向相反，为垂直于纸面向外，由安培定则可以判断出感应电流的方向为逆时针方向，所以b点电势高于a点电势．
根据法拉第电磁感应定律得 感应电动势 E=△B△tS，
其中S=12L2，磁场的变化为每0.1s增加1T时，△B△t=10T/s，
解得E=0.2V
由闭合电路欧姆定律ab电势差U=IR=0.1V，由于b点电势高于a点电势，所以Uab=-0.1 V，
故选B．
本题解析：
本题难度：简单
5、选择题 在如图所示的倾角为θ的光滑斜面上，存在着两个磁感应强度大小均为B的匀强磁场区域，区域I的磁场方向垂直斜面向上，区域II的磁场方向垂直斜面向下，磁场宽度HP及PN均为L，一个质量为m、电阻为R、边长也为L的正方形导线框，由静止开始沿斜面下滑，t1时刻ab边刚越过GH进入磁场I区域，此时导线框恰好以速度v1做匀速直线运动；t2时刻ab边下滑到JP与MN的中间位置，此时导线框又恰好以速度v2做匀速直线运动。重力加速度为g，下列说法中正确的是（ ?）
A．当ab边刚越过JP时，导线框的加速度大小为a=gsinθ
B．导线框两次匀速直线运动的速度v1:v2=4：1
C．从t1到t2的过程中，导线框克服安培力做功的大小等于重力势能的减少
D．从t1到t2的过程中，有
机械能转化为电能
参考答案：BD
本题解析：ab边刚越过GH进入磁场I区域时，电动势E1=BLv1，电流
，线框做匀速运动，所以
，当ab边刚越过JP时，电动势E2=2BLv1，
，根据牛顿第二定律
，联立解得a=3gsinθ，所以A错误；当a=0时，以速度v2做匀速直线运动，即
，得：
，所以v1:v2=4：1，故B正确；从t1到t2的过程中，根据能量守恒导线框克服安培力做功的大小等于重力势能的减少加上动能的减少量，即克服安培力做功W=，所以C错误；又克服安培力做功等于产生的电能，所以D正确。
本题难度：一般
| 【大 中 小】【打印】 【繁体】 【关闭】 【返回顶部】 | |
| 下一篇：高中物理高考知识点《库仑定律》.. | |

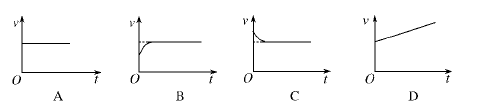

=ma,当闭合开关瞬间,若F=
,杆做加速度减小的减速运动,C项符合;若
,杆做加速度减小的加速运动,B项符合;本题D图所示是不可能出现的，故选D
=S
="0.2×0.2" Wb/s="0.04" Wb/s.回路中的感应电动势
?A="0.4" A.ab两点间的电势差为IR1=2.4V，A对；
