1、简答题  有一电阻值约为20Ω、额定功率约为7.2W的电阻，现准备用伏安法测量多组数据，借助I-U图象较准确地测其阻值，实验室提供的器材有：
A．电流表（量程0-3A，内阻约0.1Ω）
B．电流表（量程0-0.6A，内阻约0.5Ω）
C．电压表（量程0-3V，内阻约3kΩ）
D．电压表（量程0-15V，内阻约15kΩ）
E．滑动变阻器（阻值0-10Ω，额定电流2A）
F．滑动变阻器（阻值0-1KΩ，额定电流2A）
G．直流电源（电动势12V，内阻不计）
H．开关及导线若干
①要使测量误差尽量的小，电流表应选择______，电压表应选择______，滑动变阻器应选择______．（填序号字母）
②请在图中按实验要求完成测量电路的实物连接．

2、实验题  测量一未知电阻的阻值．
(1)某同学首先用多用电表粗测电阻的大小，将多用表选择开关置于×10Ω挡，调零后，将红黑表笔分别接电阻两端，发现指针读数如图所示，则所测阻值为_________Ω。

(2)接着该同学计划用V-A法准确测量电阻的阻值，提供的实验器材有：8V直流电源；电压表(0～10V，内阻约20kΩ)；电流表(0～50mA，内阻约10Ω)；滑动变阻器(0～20Ω，1A)；开关和导线．

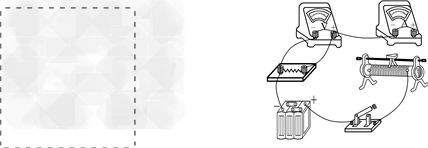

请根据实验要求和提供的器材，参考下面未完全连接好的实物电路在下面虚线方框内画出实验电路图，并完成下面实物电路未连接的导线．

(3)实验中移动变阻器滑动头，记下多组电流表、电压表读数(U，I)，然后在坐标纸上作出U-I图线，图线的_________大小表示待测电阻阻值．在这个实验中，测量值_________真实值．(填“＞”“＝”或“＜”)

3、实验题  用以下器材测量待测电阻Rx的阻值：
待测电阻Rx：阻值约为30Ω；
电源E：电动势约为6.0V、内阻忽略不计；
电流表A1：量程50mA、内阻r1=20Ω；
电流表A2：量程300 mA、内阻r2约为4Ω；
定值电阻R0：阻值为100Ω；
滑动变阻器R：最大阻值为10Ω；
单刀单掷开关S、导线若干。
（1）测量中要求使用两块电流表且它们的读数都不小于其量程的1/3，试将方框中测量电阻Rx的实验电路原理图补充完整（原理图中的元件用题干中相应的英文字母标注）；
（2）如图某次测量中电流表A1和电流表A2的示数分别为I1和I2，则I1=____________mA，I2=____________mA；
（3）由已知量和测得量计算Rx=____________Ω。（小数点后保留一位）
?

4、实验题  小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

（1）在下边虚线框中画出实验电路图，可用的器材有：电压表、电流表、滑动变阻器（变化范围0~10 Ω）、电源、小灯泡、电键、导线若干。
?
（2）在上图中画出小灯泡的U-I曲线。
（3）把该小灯泡接在电动势为1.5 V、内阻是2.0 Ω的电池两端，小灯泡的实际功率是多少？

5、计算题  (2009·上海闸北区期末)用电流传感器和电压传感器等可测干电池的电动势和内电阻．改变电路的外电阻，通过电压传感器和电流传感器测量不同工作状态的端电压和电流，输入计算机，自动生成U－I图线，由图线得出电动势和内电阻．
(1)记录数据后，打开“坐标绘图”界面，设x轴为“I”，y轴为“U”，点击直接拟合，就可以画出U－I图象，得实验结果如图甲所示．根据图线显示，拟合直线方程为：________，测得干电池的电动势为________V，干电池的内电阻为________Ω.

(2)现有一小灯泡，其U－I特性曲线如图乙所示，若将此小灯泡接在上述干电池两端，小灯泡的实际功率是多少？(简要写出求解过程；若需作图，可直接画在方格图中)．
