1、实验题  (6分)某同学取来一个“黑箱”，准备探测内部结构：如图，该“黑箱”表面有A、B、C三个接线柱，盒内总共有两个电学元件，每两个接线柱之间只可能连接一个元件，且已知电学元件的种类只可能是电阻、二极管或电池。为了探明盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测：

第一步：用电压挡，对任意两个接线柱正、反向测量，指针均不发生偏转；
第二步：用多用电表的欧姆挡，对任意两个接线柱正、反向测量，将每次红、黑表笔的位置和测得的阻值都填入了下表：

2、实验题  用伏安法测量一电池的内阻。已知该待测电池的电动势E约为9V，内阻约数十欧，允许输出的最大电流为50mA。可选用的实验器材有：
电压表（量程5V）；电压表（量程10V）；
电流表（量程50mA）；电流表（量程100mA）；
滑动变阻器R（最大阻值300）；
定值电阻R1（阻值为200，额定功率为W）；
定值电阻R2（阻值为200，额定功率为1W）；
开关S；导线若干。
测量数据如坐标纸上U-I图线所示。

（1）在答题卡相应的虚线方框内画出合理的电路原理图，并标明所选器材的符号。
（2）在设计的电路中，选择定值电阻的根据是_____________。
（3）由U-I图线求得待测电池的内阻为_________.
（4）在你设计的实验电路中，产生系统误差的主要原因是___________。

3、实验题  (9分）为了测量某电池的电动势E（约为3V）和内阻r，选用的器材如下：
A．电流表G1（量程为2mA内电阻为100Ω)
B．电流表G2（量程为1mA内电阻为200Ω)
C．电阻箱R1(0-99.99Ω)
D．电阻箱R2(0-9999Ω)
E．滑动变阻器R3(0-1000允许最大电流1A)
F．待测电池
G．开关一个、导线若干
(1)某同学利用上述器材，采用图甲的电路测量该电池的电动势和内阻，请按照图甲将图乙所示的实物图连线；
?
(2）图甲中利用电阻箱R1，将电流表G1改装成了量程为0.5A的电流表，利用电阻箱R2将电流表G2改装成了量程为3V的电压表，则电阻箱R2的阻值调到_________Ω；
(3）以G2示数I2为纵坐标，G1示数I1为横坐标，作出I2-I1图象如图丙所示，结合图象可得出电源的电动势为_________V，电源的内阻为___________Ω（结果均保留两位有效数字）

4、实验题  （4分）有一内阻未知（约20 kΩ~ 60kΩ）、量程（0~ 10V）的直流电压表。

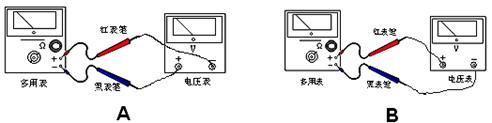

①某同学想通过一个多用表中的欧姆档，直接去测量上述电压表的内阻，该多用表刻度盘上读出电阻刻度中间值为30，欧姆档的选择开关拨至倍率“×1K”档，先将红、黑表笔短接调零后，选用下图中?方式连接（填“A”或“B”）。

②在实验中，欧姆表和电压表的示数如下图所示，则可计算出欧姆表中电池的电动势为?V。
?

5、填空题  图为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为10～20Ω的定值电阻，测量的某些操作步骤如下：

①调节可调部件__________，使电表指针停在左端的“0”位置；
②调节可调部件K，使它的尖端指向___________?位置；
③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调部件_______，使电表指针指向_________位置。
