1、实验题  根据下式所表示的氧化还原反应设计一个原电池：

（1）装置要采用烧杯和盐桥，画出此原电池的装置简图（要求：①作图规范②写出电极材料、电解液名称）。
（2）在装置图中注明原电池的正极和负极以及外电路中电子的流动方向

2、选择题  25 ℃时，合成氨反应的热化学方程式为：
N2 (g) +3H2 (g)2NH3(g) ?ΔH＝－92.4 kJ/mol
下列叙述正确的是
A．混合气体的质量不变时，说明该反应一定达到平衡状态
B．将容器的体积扩大到原来的二倍，υ(正)减小，υ(逆)增大，平衡向左移动
C．催化剂既能提高N2的转化率，又能缩短达到平衡所需时间，提高生产效益
D．在密闭容器中放入1 mol N2和3 mol H2进行反应，测得反应放出的热量小于92.4 kJ

3、实验题  某研究性学习小组将一定浓度Na2CO3溶液滴入CuSO4溶液中得到蓝色沉淀。甲同学认为两者反应生成只有CuCO3一种沉淀；乙同学认为这两者相互促进水解，生成Cu(OH)2一种沉淀；丙同学认为生成CuCO3和Cu(OH)2两种沉淀。（查阅资料知：CuCO3和Cu(OH)2均不带结晶水）
（1）按照乙同学的理解Na2CO3溶液和CuSO4溶液反应的化学反应方程式为___________________；在探究沉淀物成分前，须将沉淀从溶液中分离并净化。具体操作为：①过滤②洗涤③干燥。
（2）请用下图所示装置，选择合适的实验装置和必要的试剂，证明生成物中只有碳酸铜。

①各装置连接顺序为______（用装置编号表示）
②装置C中装有试剂的名称是_________。
③能证明生成物中只有CuCO3的实验现象是______________________。

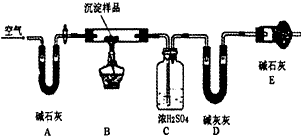

（3）若Cu(OH)2和CuCO3两者都有，可通过下列所示装置的连接，进行定量分析来测定其组成。

①实验结束时通入过量的空气的作用是_____________________
②实验过程中测定的数据有：
W1：样品的质量，W2：反应后装置B中残渣的质量，W3：反应生成的水的质量，W4：反应后生成二氧化碳的质量，为了测定其组成，至少需要其中________个数据，请将可能的组合填入下表中（每个空格中填一种组合，有几种组合就填几种，不必填满．）

4、实验题  （8分）某研究性学习小组的同学在实验室对Cl2使有色物质褪色的机理进行了探究。
甲同学设计了如下图所示的实验装置并进行实验：

（1）甲同学实验后并没有得到预期的实验现象，请你帮助他分析实验失败的原因?
?
（2）甲同学在实验失败后对设计的实验装置进行了改进，并重新进行了实验，结果得到了预期的实验现象。你认为他预期的实验现象是?，由此得出Cl2使有色物质褪色的机理是??；
（3）乙同学认为甲设计的实验装置即使改进后还缺少一装置。缺少的装置中发生的离子反应方程式为?

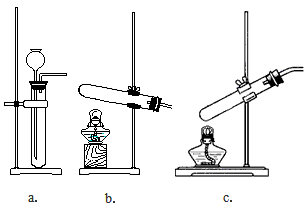

5、实验题  某校实验小组进行实验研究（实验装置示意图如下）。

（1）制取氧气可选用的发生装置是_________（填字母序号）。该小组用制取的氧气进行硫在氧气中燃烧的性质实验时，在集气瓶底加入了少量氢氧化钠溶液。盛放该溶液的目的是__________________。
（2）①该小组用装置b制得NH3。其反应的化学方程式为__________________。
②该小组用装置b进行铁和水蒸气的反应，其化学方程式为__________________。
（3）该小组用装置c可进行的实验有__________________（写出一个即可）。
