1、填空题  请根据右图装置，回答相关问题：

（1）C池属于什么装置______。
（2）写出电极上发生的反应：②_____________，③___________。
（3）反应进行一段时间后，A、B、C三池中电解质溶液浓度基本不变的是________。
（4）当电路上有0.2 mol电子流过时，①?极上质量变化______g，⑥极上质量变化______g。

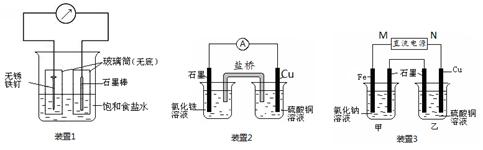

2、实验题  （每空1分，共7分）如图所示3套实验装置，分别回答下列问题：

（1）装置1为铁的吸氧腐蚀实验。一段时间后，向插入碳棒的玻璃筒内滴入酚酞溶液，可观察到碳棒附近的溶液变红，该电极反应为?。
（2）装置2中的石墨是?极（填“正”或“负”），该装置发生的总反应的离子方程式为?。
（3）装置3中甲烧杯盛放100 mL 0.2 mol·L－1的NaCl溶液，乙烧杯盛放100 mL 0.5 mol·L－1的CuSO4溶液。反应一段时间后，停止通电。取出Cu电极，洗涤、干燥、称量，电极增重 0.64 g。
①电源的M端为?极，甲烧杯中铁电极的电极反应为?；
②乙烧杯中电解反应的离子方程式为?；
③甲、乙两烧杯中生成的气体标准状况下共?mL。

3、填空题  某课外活动小组进行电解饱和食盐水的实验(如图)。请同答下列问题。

(1)通电一段时间后，可观察到_______________电极(填
“阴极”或“阳极”)附近溶液颜色先变红，该电极上的电
极反应式为____________。
(2)该溶液电解反应的化学方程式为?。
(3)若开始时改用铁棒做阳极，阳极的电极反应式为 ___________________________________。
(4)若用H2和O2为反应物，以KOH为电解质溶液，可构成新型燃料电池(如下图)，两个电极均由多孔性炭制成，通入的气体由孔隙中逸出，并在电极表面放电。其中a是＿＿＿极(填“正”或“负”)，b极的电极反应式为?。

(5)下图是某空间站能量转化系统的局部示意图，其中燃料电池采用KOH为电解液，下列有关说法中不正确的是?（填序号）

A．该能量转化系统中的水也是可以循环的
B．燃料电池系统产生的能量实际上来自于水
C．燃料电池放电时的正极反应：
H2－2e－＋2OH－＝2H2O
D．水电解系统中的阳极反应：4OH－―4e－＝2H2O＋O2↑

4、选择题  下列叙述不正确的是
A．电镀时，应把镀件置于电解槽的阴极，电镀液应含有镀层金属的阳离子
B．中国第1艘液化天然气船“大鹏昊”船底镶嵌锌块，锌作负极，可以防止船体被腐蚀
C．电解水的过程中，阴极区附近的溶液的pH会降低
D．将钢铁与电源的负极相连可以起到保护钢铁的作用

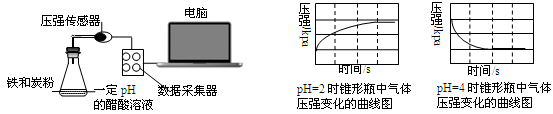

5、选择题  用压强传感器探究生铁在pH=2和pH=4醋酸溶液中发生腐蚀的装置及得到的图像如下：

分析图像，以下结论错误的是
A．溶液pH≤2时，生铁发生析氢腐蚀
B．在酸性溶液中生铁可能发生吸氧腐蚀
C．析氢腐蚀和吸氧腐蚀的速率一样快
D．两溶液中负极反应均为：Fe – 2e→Fe2+
