参考答案：
(1)?绘图略(都是逆时针方向) (2分)
(2) 夏至(2分)?春分(2分)?
（3）C(2分) ?
(4) 昼短夜长(2分)?昼渐长，夜渐短(2分)?
(5) a(2分)
（6）先变慢，后变快(2分)
（7）南(2分)? 21(2分)
（8）晨线(2分)
(9)46°52′(2分)

本题解析：
(1)?地球的自转、公转方向都是逆时针方向，就是与表针的转动方向相反。
(2) 根据地轴北极的倾斜方向，靠近太阳，则北半球有直射，在地球公转轨道图中，①为二分二至日中的夏至。根据逆时针公转的顺序，排列春、夏、秋、冬四季，可以判断④春分。
（3）地球在近日点附近公转速度最快，近日点时间是1月初，刚好位于公转轨道上的③附近，C对。
(4) 当地球运行到⑤位置时，太阳直射点位于南半球，正在向北移动。此时北半球的昼长小于夜长，昼长在逐日增加。乐山位于北半球，所以是昼短夜长，且昼渐长，夜渐短。
(5)当地球位于⑥位置时，太阳直射点位于北半球，且正向 北移动。读图根据箭头方向及所在半球可以判断正处于a段。
（6）在b段过程中，是从6月22日开始的，到7月初到达远日点，速度达到最慢，然后才逐渐加快。所以在b段过程中，公转速度先变慢，后变快。
（7）根据自转方向为顺时针方向，判断图示为南半球。读图判断，图中N点是赤道的交点，时刻为18点，根据图中的等份判断，一份为3个小时，所以E点的地方时为21时。
（8）读图，图中弧MPN为晨昏线，根据晨线、昏线定义，顺着自转方向，由夜半球斡旋昼半球的分界线是晨线，可以判断，图中MP段是晨线。
(9)读图可以看到，P地出现极昼现象，位于南极圈。此时时刻是0点。根据正午太阳高度角计算公式，可以计算出，太阳直射南回归线时，南极圈的正午太阳高度为46°52′。

本题难度：一般

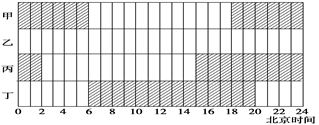

5、单选题  该图为“甲、乙、丙、丁四地12月某日昼夜分布示意图”，阴影表示黑夜。回答问题。

小题1:甲、乙、丙、丁四地中纬度最低和最高的分别是
A．甲、丁
B．乙、丙
C．乙、甲
D．甲、乙
