浙江省2013年4月高等教育自学考试

　　线性电子电路试题

　　课程代码：02340

　　本试卷分A、B卷，使用1999年版本教材的考生请做A卷，并将答题纸上卷别“A”涂黑;使用2010年版本教材的考生请做B卷，并将答题纸上卷别“B”涂黑。不涂或全涂，均以B卷记分。请考生按规定用笔将所有试题的答案涂、写在答题纸上。

　　A卷

　　选择题部分

　　注意事项：

　　1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

　　2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。

　　一、单项选择题(本大题共15小题，每小题2分，共30分)

　　在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。错涂、多涂或未涂均无分。

　　1.稳压二极管是利用PN结的______制成的。

　　A.正向导通特性 B.反向截止特性

　　C.温度特性 D.反向击穿特性

　　2.晶体三极管工作在放大状态时，其两个PN结的偏置状态是

　　A.发射结正偏，集电结正偏 B.发射结正偏，集电结反偏

　　C.发射结反偏，集电结正偏 D.发射结反偏，集电结反偏

　　3.晶体管共发射极放大电路，若测得VCEQ≈0，则可以判断该晶体管工作在

　　A.放大状态 B.饱和状态

　　C.截止状态 D.击穿状态

　　4.晶体管共发射极放大电路的信号是从

　　A.基极输入，集电极输出 B.发射极输入，集电极输出

　　C.基极输入，发射极输出 D.集电极输入，发射极输出

　　5.两个相同的单级放大电路组成两级放大电路时，在原单级放大电路的截止频率处，总的电压增益比总中频电压增益下降了

　　A.3dB B.6dB

　　C.9dB D.20dB

　　6.电流串联负反馈放大电路对输入、输出电阻的影响是

　　A.输入电阻增大、输出电阻增大 B.输入电阻减小、输出电阻增大

　　C.输入电阻增大、输出电阻减小 D.输入电阻减小、输出电阻减小

　　7.场效应管的低频跨导gm是描述______的控制作用大小的参数。

　　A.栅源电压对漏极电压 B.栅极电流对漏极电压

　　C.栅源电压对漏极电流 D.栅极电流对漏极电流

　　8.差动放大电路，已知输入信号Vi1=300mV，Vi2=100mV，则共模信号Vic和差模信号Vid分别为

　　A.Vic=200mV　　Vid=200mV B.Vic=400mV　　Vid=200mV

　　C.Vic=200mV　　Vid=100mV D.Vic=400mV　　Vid=100mV

　　9.实现Vo=-(Vi1+Vi2)的运算，应采用______运算电路。

　　A.反相比例 B.反相积分

　　C.反相求和 D.同相比例

　　10.基本放大电路中，若静态工作点选择过高，容易使电路输出信号产生______失真。

　　A.截止 B.饱和

　　C.双向 D.频率

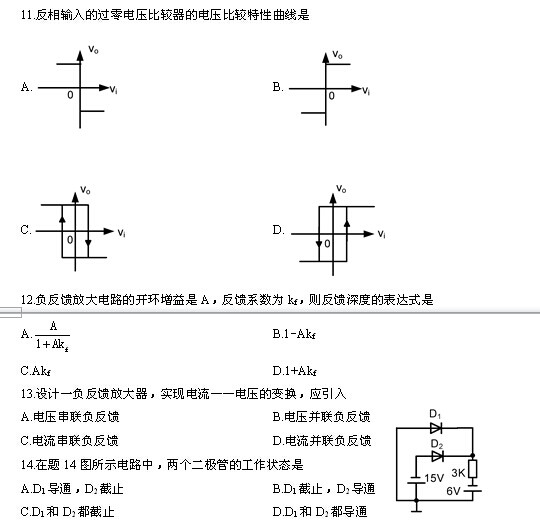

　　15.在集成运算放大器的输出级采用互补对称电路是为了 题14图

　　A.提高输出电压 B.提高带负载能力

　　C.提高输出电流 D.提高共模抑制比
