四、简答题(本大题共3小题，每小题4分，共12分)
21.如何判断集成运放LC三端式振荡器是否满足相位平衡条件?
22.锁相鉴频器主要利用了锁相环路的何种特性?
23.单边带调幅和混频有何共同点和不同点?
五、计算题(本大题共5小题，每小题6分，共30分)
24.题24图所示振荡器，Lc为高频扼流圈，(1)说明晶体在电路中的作用，画出交流等效电路图，并指出电路名称；(2)若晶体的串联谐振频率fq=1MHz，并联谐振频率f0=1.2MHz，求振荡回路电感Lq的取值范围。
25.题25图所示高Q电路中，电感的损耗电阻r=10Ω，L=100μH，C=l00pF，Rs=100kΩ，试计算电路总的品质因数QL及带宽B。
26.某调频信号的数学表示式为
(1)求它的最大频偏△fm和它占据的频带宽度B为多少Hz?
(2)若调制信号的振幅不变，调制信号的频率提高一倍，再求调频波的最大频偏和它占据的频带宽度。
27.某已调信号
求：(1)u(t)是哪种已调信号?
(2)写出载波和调制波的角频率。
(3)若载波功率为10W，则含有信息的功率占总功率的百分比为多少?
28.锁相环频率合成器如题28图所示，若鉴相器输入频率fr=1kHz，输出信号的频率范围为(5～6)MHz，要求最小频率间隔为10kHz，求N和M的值。
六、画图与识图题(本大题共3小题，每小题6分，共18分)
29.题29图示(a)(b)频谱图，分别说明它们是通过什么功能实现的?

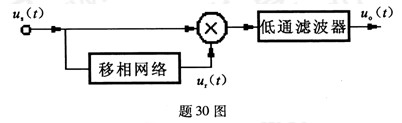

30.题30图所示框图中，输入信号为us(t)=2cos(2π×107t+5sinΩt)(V)，u0(t)=2cosΩt(V)，其中Ω=2π(100~15×103)rad／s，试判断这是一个实现什么功能的框图，并说明图中低通滤波器的上截止频率应为多少Hz。
31.题31图所示为两级高频功率放大器电路，指出电路中有哪些错误，并在原图中予以改正(要求不得改变馈电形式)。
