C.15                                                                    D.16

非选择题部分

注意事项：

    用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

二、填空题(本大题共10小题，每空1分，共20分)

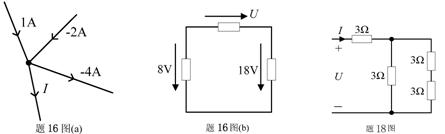

16.题16图（a）所示电流中，I=________A；题16图（b）所示电流中电压U=________V。

17．某单口网络的开路电压是6V，短路电流是3A，若接入2Ω负载，则负载两端电压是________V。

18．题18图所示电路，其输入电阻R_ab=________Ω，如果U=10V，则I=________A。

19．正弦电流i(t)=34sin(314t+60°)A，则其有效值相量为________A。

20.某RLC串联电路两端接入电压源u=10sin(100t+π/3)V，电路中R=10Ω，L=0.1H，C=500μF，则电容复容抗为________Ω,电感复感抗为________Ω,电路两端的复阻抗为________Ω。

21．一台单相变压器，其原边绕阻匝数为N₁=1000匝，接220V的交流电压，副边接一电阻性负载，测得副边电压为U₂=110V，电流为I₂=8A，则变压器的原边电流I₁=________A，副边匝数N₂=________匝。

22．题22图所示电路，D₁、D₂为理想二极管，则二极管D₁工作在________状态，二极管D₂工作在________状态。

23．若基本共射放大电路静态工作点的位置接近饱和区，则晶体管的管压降U_CE________（填较大或较小），容易产生________失真。

24．一个逻辑门，当只有全部输入都是高电平时，输出才是低电平，该逻辑门是________门。

25．计数器按计数增减来分，可以分为________计数器、________计数器和可逆计数器；按照动作步调分可以分为________计数器和________计数器。

三、简单计算题（本大题共4小题，每小题5分，共20分）

26．题26图所示电路中，已知U_S=9V，I_S=3A，R₁=3Ω，R₂=R₃=6Ω，试用叠加定理求电流I。

27．如题27图所示的正序三相对称电路中，已知电源线电压=380/0° V，Z₁=(30+j40) Ω。求（1）写出电源线电压；（2）求出电流、；（3）三角形负载吸收的有功功率P_△。

28．电路如题28图所示。

(1)分析指出图中级间交流反馈的极性与反馈类型；

(2)指出该反馈对放大电路的输入电阻r_i和输出电阻r₀有何影响。

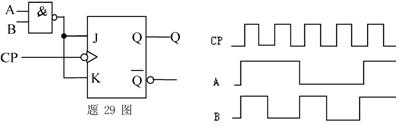

29.题29图所示电路，设输入A、B及时钟CP波形如图所示，写出J、K的逻辑表达式，画出触发器输入端J及输出端Q的波形（设触发器初态为0）。

四、综合分析题（本大题共3小题，每小题10分，共30分）

30．若有一线圈，功率因数为0.6，将该线圈接在220V的正弦电源上，线圈消耗的功率为120W，线圈的等效电路如题30图所示。若要将电路功率因数提高到0.9，应在线圈两端并联多大电容？此时电源发出的平均功率、无功功率和视在功率各为多少？

31．放大电路如题31图所示，已知U_BE=0.7V，β=60。（1）计算电路的静态工作点（I_B、I_C、U_CE）；（2）计算电压放大倍数A_u；（3）计算放大电路的输入电阻r_i、输出电阻r_o；（4）若负载R_L开路，则电压放大倍数A_u的模将如何变化？负载R_L开路对r_i、r_o有影响么？

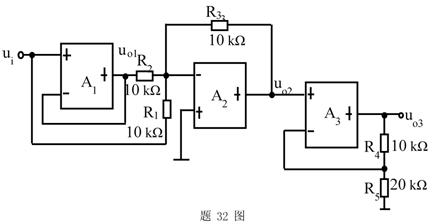

32．题32图所示电路，（1）指出A₁、A₂、A₃各组成什么电路；（2）写出u_o1、u_o2、u_o3的表达式。
