20．电力系统暂态稳定的条件是

A．减速面积大于加速面积                                  B.减速面积小于加速面积

C．故障切除时间大于极限时间                         D.切除角度大于极限切除角

非选择题部分

注意事项：

用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

二、填空题(本大题共10小题，每小题1分，共10分)

21.电力系统由发电、________、配电和用电等基本环节组成。

22.输电线路的电气参数包括电抗、电导、电纳和________。

23.发电设备的备用容量按其用途可分为负荷备用、事故备用、________和国民经济备用等四种。

24.电压降落是指输电线路始末两端电压的________。

25.牛顿-拉夫逊法计算电力系统潮流时，假设系统有n个节点，其中m个为PU节点，则当电压以极坐标表示时，雅可比矩阵的阶数为________。

26.改变变压器的变比，可以通过改变变压器的________来实现。

27．系统中有功功率不足，必定会造成________下降。

28.简单系统的静态稳定度越低，则静态稳定储备系数越________。

29.调差系数与机组的单位调节功率之间是________关系。

30.减小输电元件的电抗将________系统的静态稳定性。

三、简答题(本大题共4小题，每小题5分，共20分)

31.我国典型的电力网接线方式中，有备用式接线有哪几种？

32.什么叫短路电流的最大有效值？

33.什么是负荷的频率调节效应?

34.简单电力系统的静态稳定的储备系数指什么？

四、简单计算题(本大题共4小题，每小题7分，共28分)

35.已知系统简化负荷曲线如图。求负荷全年电量和最大负荷利用小时数。

36.简单系统如图，求图示网络始端电压和输入功率。

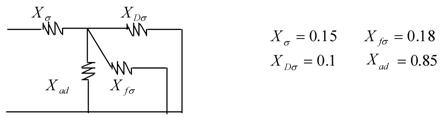

37．同步发电机直轴电抗等值电路如图所示。请计算X_d,X′_d和X″_d。

38.已知无限大系统正常运行时0°，发电机励磁电流恒定， =2.4∠50°，X_d=1.5,X_T=0.15,X_L=0.7。

求此运行条件下的静态稳定储备系数。

五、综合题(本大题共2小题，每小题11分，共22分)

39.有一简单电力系统如图所示。图中各参数均已化成导纳形式，求节点导纳矩阵Y。

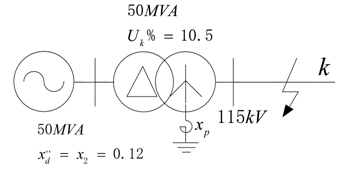

40.如下图所示系统中k点发生单相短路，求短路点的短中流，其中x_p在S_B=100MVA，

U_B=115kV下标么值为0.1。
