四、分析计算题（第1~6题各5分，第7、8题各10分，共50分）

　　1.用叠加定理求U0
　　

　　2.设输入信号频率ω=1rad/s,试求：Z(jω)
　　

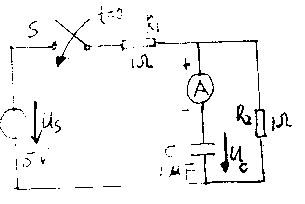

　　3.图示电路，S未闭合前已处稳态。t=0时，S合上，求此瞬间电流表A中读数？
　　

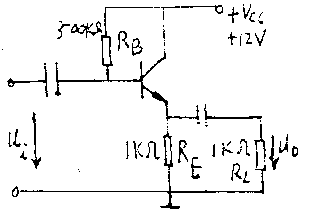

　　4.放大电路如图所示： (1)画出放大电路第微变等效电路 (2)已知β=100；rbe=1.5kΩ,求ri=?
　　

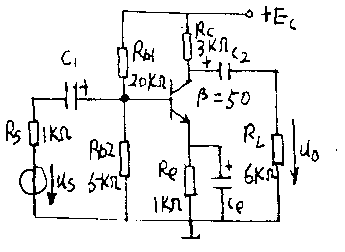

　　5.如图示放大电路，求输入电阻ri;输出电阻ro和

？，设rbe=1.6KΩ,设C1,C2,C3的容量足够大。
　　

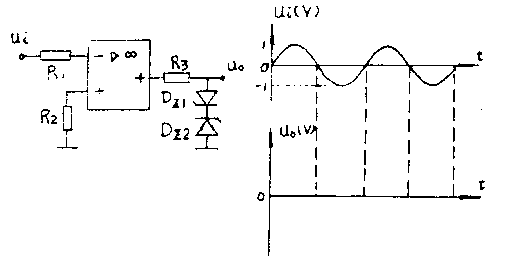

　　6.图示电路，二稳压管的稳定电压值Uz1=Uz2=6V,(正向导通时，压降可以忽略）Ui如图所示，试对应Ui画出Uo波形，并标出电压值。
　　

　　7.用电源等效变换方法求出所示电路中的I(画出每一步的变换电路）。
　　

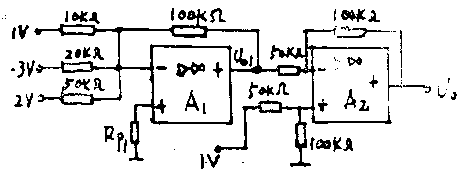

　　8.图示电路中运放为理想元件。 (1)指出A1、A2的功能 (2)计算Uo值。
　　
