全国2008年4月高等教育自学考试

　　土木工程制图试题

　　课程来源:91 考试网代码：02386

　　一、单项选择题（本大题共5小题，每小题1分，共5分）

　　在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

　　1.房屋的二层结构平面图，其水平剖切位置在（ ） A.二层窗台上方 B.二层窗台下方

　　C.二层楼板面处 D.二层楼顶处

　　2.房屋中门窗的型号、代号等应表示在（ ）

　　A.结构详图中 B.建筑详图中

　　C.结构平面图中 D.建筑平面图中

　　3.用绘图软件绘制图形所用的绘图命令包括圆和（ ）

　　A.剖面线或填充 B.多线

　　C.斜线 D.等距线

　　4.由总平面图绘制建筑群的轴测图，应采用（ ）

　　A.正二测 B.正等测

　　C.正面斜二测 D.水平斜等测

　　5.正圆锥被一平面截切,截交线为椭圆时,截平面的位置为（ ）

　　二、填空题（本大题共5小题，每小题1分，共5分）

　　请在每小题的空格中填上正确答案。错填、不填均无分。

　　6.在平行投影法中,可分为正投影法和__________。

　　7.铅垂面的__________投影积聚为直线。

　　8.求平面与地形面的交线，应先求得平面和地形面上一系列__________等高线的交点。

　　9.在土建施工图中，定位轴线的线型用__________线绘制。

　　10.在绘图软件中,图层的状态包括层名、层描述、开或关、线型、__________以及是否当前层等。

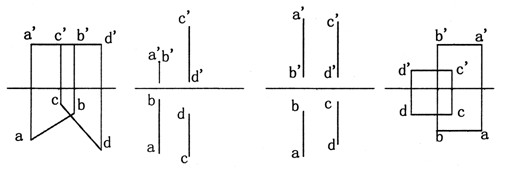

　　三、判定两直线的相对位置（本大题共4小题，每小题1分，共4分）

　　11.__________ 12.__________ 13.__________ 14.__________
