31.在总线周期中，什么情况下需要插入等待周期Tw?Tw插入在哪两个时钟周期之间?

32.请指出指令“ADCCX，MASK[BX][SI]”中各操作数的寻址方式。

33.简述存储系统的层次结构。

34.在异步串行通信中，传送每个字符的字符格式是由哪几部分组成的？

35.一片8259A可管理多少级优先权中断源？通过8259A的级联，最多可管理多少级优先权中断源？

五、分析题（本大题共2小题，每小题l0分，共20分）

36.分析下列程序段，回答下列问题

DAT　DB　　52H，54H，55H，51H
COUNT　　  EQU$—DAT
LEA　　　　 SI，DAT
MOV　　　　BX，0
MOV　　　　CX，COUNT
LOPl：MOV　AL，[SI]
　　　TEST　AL，01H
　　　JZ　　 LOP
　　　INC　 BL
　　　JMP　 LOP2
LOP：INC　 BH
LOP2：INC　SI
LOOP　LOPl

(1)此程序段完成什么功能?(4分)

(2)画出此程序段流程图。(6分)

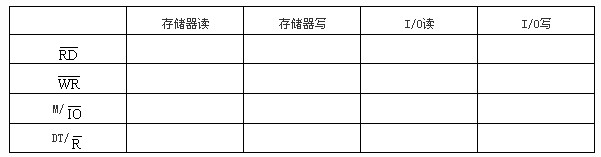

37.分析在不同总线周期中，、、M/、DT/信号的状态，填入下表（电信号为高电平用H表示，低电平用L表示）。

六、设计题（本大题共1小题，15分）


38.某外设有数据线DATA7-0，数据有效信号，设备已接收数据的输出信号，若8255A的端口A作为该设备的输出接口电路工作在方式1下。
（1）画出8255A的端口A与该外设的连接图；（5分）
（2）若8255A的端口地址为60H~63H，写出8255A的初始化程序段（其它端口未用）（5分）
（3）若用查询方式，画出输出100个字节数据的程序流程图。（5分）
