全国2008年4月高等教育自学考试

　　结构力学（二）试题

　　课程代码：02439

　　一、单项选择题（本大题共10小题，每小题2分，共20分）

　　在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

　　1.图示结构，MA=（　　　）

　　A.qa2，上侧受拉；

　　B.qa2，下侧受拉；

　　C.qa2/2，上侧受拉；

　　D.qa2/2，下侧受拉。

　　2.结构的弯矩图如图（a）所示，AB杆的剪力图为（　　　）

　　3.由于温度改变，静定结构（　　　）

　　A.会产生内力，也会产生位移； B.不产生内力，会产生位移；

　　C.会产生内力，不产生位移； D.不产生内力，也不产生位移。

　　4.图示桁架中CD杆的轴力为（　　　）

　　A. Fp

　　B. Fp

　　C. Fp

　　D. Fp

　　5.位移法典型方程是（　　　）

　　A.物理方程； B.几何方程；

　　C.虚功方程； D.平衡方程。

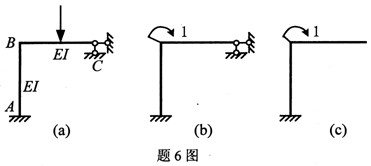

　　6.用单位荷载法计算图（a）所示结构B结点角位移时，（　　　）

　　A.图（b）可以作为单位力状态，图（c）不可以作为单位力状态；

　　B.图（b）不可以作为单位力状态，图（c）可以作为单位力状态；

　　C.图（b）和图（c）均可以作为单位力状态；

　　D.图（b）和图（c）均不可以作为单位力状态。

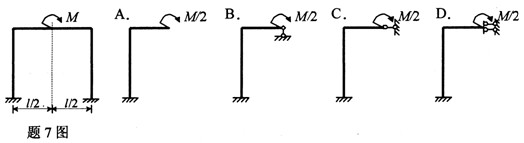

　　7.图示对称刚架，在荷载M作用下，正确的半边结构为（　　　）

　　8.图（b）为图（a）所示结构MK影响线，利用该影响线求得图（a）所示固定荷载作用下的MK值为（　　　）

　　A.4kN?m

　　B.2kN?m

　　C.-2kN?m

　　D.-4kN?m

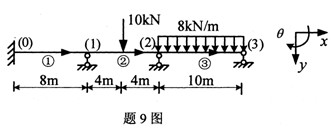

　　9.图示结构单元③的单元等效结点荷载矩阵为（　　　）

　　A.[100kN?m 0]T B.

　　B.[-100kN?m 0]T D.

　　C.[66.7kN?m -66.7kN?m]T

　　D.[-66.7kN?m 66.7kN?m]T

　　10.图示刚架，各杆EI为常数，不计轴向变形，其动力自由度的数目是（　　　）

　　A.1

　　B.2

　　C.3

　　D.4

　　二、填空题（本大题共10小题，每小题2分，共20分）

　　 请在每小题的空格中填上正确答案。错填、不填均无分。

　　11.静定结构由于支座位移而产生的支座反力等于_____________。

　　12.图示桁架中AB杆的轴力为_____________。

　　13.图示结构的超静定次数为_____________。

　　14.位移法典型方程中恒为正的系数是_____________。

　　15.图示刚架，EI=常数，AB杆A端的力矩分配系数μAB=_____________。

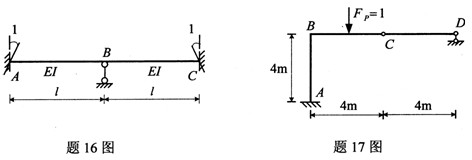

　　16.图示梁A支座发生顺时针单位转角，C支座发生逆时针单位转角，所引起的AB杆A端的弯矩（以下侧受拉为正）MAB=_____________。

　　17.图示结构，FP=1在BD上移动，MA（以右侧受拉力正）影响线中C点的纵标值yC=_____________。

　　18.根据_____________互等定理，单元刚度矩阵中非对角元素kij=kji。

　　19.n自由度体系，{Y}i、{Y}j是它的两个振型。这两个振型关于质量矩阵[M]正交的关系式是_____________。

　　20.阻尼比为0.05的单自由度体系受简谐荷载作用，当荷载频率等于自振频率时，位移动力系数为_____________。

　　三、计算题（本大题共3小题，每小题8分，共24分）

　　21.用位移法计算图示来源:91 考试网结构，作出弯矩图。（EI=常数）

　　22.试作图示结构k截面弯矩Mk、j截面剪力FQj、A支座竖向反力FAy影响线。（FP=1在AC上移动）

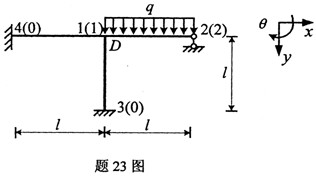

　　23.试求图示刚架（不计轴向变形）的结构刚度矩阵和结点荷载矩阵。（EI=常数）
