全国2008年4月高等教育自学考试

　　结构力学（一）试题

　　课程代码：02393

　　一、单项选择题（本大题共10小题，每小题2分，共20分）

　　在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

　　1.图示体系的几何组成是（ ）

　　A.几何不变，无多余约束

　　B.几何不变，有多余约束

　　C.瞬变

　　D.常变

　　2.图示伸臂梁，温度升高t1>t2，则C点和D点的竖向位移方向为（ ）

　　A.都向下

　　B.都向上

　　C.C点向上，D点向下

　　D.C点向下，D点向上

　　3.图示结构，K截面剪力为（ ）

　　A.-10kN

　　B.-5kN

　　C.5kN

　　D.10kN

　　4.图示结构，各柱EI=常数，用位移法计算时，基本未知量数目是（ ）

　　A.2

　　B.4

　　C.6

　　D.8

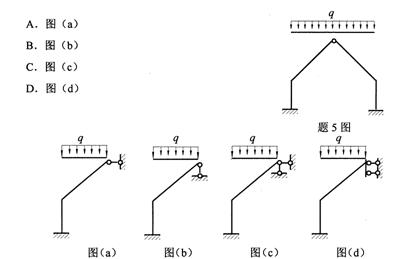

　　5.图示对称结构，其等效半结构为（ ）

　　6.图示连续梁用力矩分配法计算，结点B的不平衡力矩为（ ）

　　A.4 kN?m

　　B.6 kN?m

　　C.8 kN?m

　　D.10 kN?m

　　7.多跨静定梁中，荷载作用在基本部分上，附属部分的内力（ ）

　　A.均不为零

　　B.某些内力为零、某些内力不为零

　　C.均为零

　　D.是否为零，与材料性质有关

　　8.超静定结构在荷载作用下的内力和位移计算中，各杆的刚度为（ ）

　　A.均用相对值

　　B.必须均用绝对值

　　C.内力计算用绝对值，位移计算用相对值

　　D.内力计算可用相对值，位移计算来源:91考试 网须用绝对值

　　9.图示梁，作用均布荷载q, A端转角，则MAB为（顺时针为正）（ ）

　　A.

　　B.

　　C.

　　D.

　　10.图示结构，各杆EI=常数，欲使结点B的转角为零，比值P1/P2应为（ ）

　　A.0.5

　　B.1

　　C.1.5

　　D.2

　　二、填空题（本大题共8小题，每小题2分，共16分）

　　请在每小题的空格中填上正确答案。错填、不填均均分。

　　11.联结三个刚片的铰结点，相当于__________个约束。

　　12.图示三铰拱，水平推力H__________。

　　13.图示结构的超静定次数为__________。

　　14.图示结构，各杆EI=常数，用力矩分配法计算时，

　　分配系数μA4为__________。

　　15.位移法方程中的荷载项RiP的物理意义是__________。

　　16.图示为梁在荷载作用下的M图，EI=常数，则D点的

　　竖向位移方向是__________。

　　17.图示梁，EI=常数，在均布荷载q作用下，跨中竖向位移为Δ，若将EI增大为2EI，则跨中竖向位移为__________。

　　18.图示桁架，在荷载作用下，BC杆的轴力为__________。

　　三、基本计算题（本大题共4小题，每小题7分，共28分）

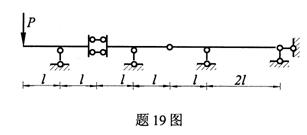

　　19.绘图示结构的弯矩图。

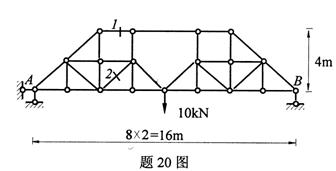

　　20.计算图示桁架1、2杆的轴力。

　　21.计算图示刚架D点的竖向位移。各杆EI=常数。

　　22.用力矩分配法计算图示结构，绘弯矩图。各杆EI=常数。
