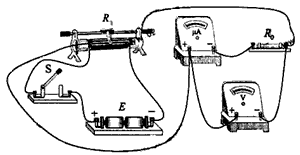

1、其他  用下列器材组装成描绘电阻R0伏安特性曲线的电路，请将实物图连线成为实验电路。
微安表μA（量程200μA，内阻约200Ω）；
电压表V（量程3V，内阻约10kΩ）；
电阻R0（阻值约20kΩ）；
滑动变阻器R（最大阻值50Ω，额定电流1A）；
电池组E（电动势3V ，内阻不计）；
开关S及导线若干。

参考答案：

本题解析：

本题难度：一般

2、实验题  小电珠灯丝的电阻会随温度的升高而改变，某同学为研究这一现象，利用下列实验器材：电压表、电流表、滑动变阻器(变化范围0～10 Ω)、电源、小电珠、开关、导线若干来设计实验，并通过实验得到如下数据(I和U分别表示小电珠上的电流和电压)：

参考答案：如下图

本题解析：
试题分析: 本实验中要求数据从零开始变化，并且要求多测几组数据，故滑动变阻器采用分压接法；同时因为灯泡内阻较小，故电流表采用外接法；故实验电路如上图；
根据表格中的数据作出图如上图。

本题难度：一般

3、实验题  （4分）如图甲所示的电路可测出电压表的内阻，电源内阻可以忽略，为电阻箱，当R取不同值时，电压表分别有一示数。若多次改变电阻箱的阻值，测得多个对应的电压值，最后作出的图象如图乙所示，则电压表的内阻?，电源电动势是?。

参考答案：5KΩ? 5V

本题解析：，由此可知倾斜直线的斜率表示的是，与纵坐标的交点为，所以电动势为5V，当路端电压为零时外电阻也为零，由图线与横轴的交点可知电压表内阻为5KΩ

本题难度：简单

4、选择题  用伏安法测未知电阻Rx时，若不知Rx的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K，然后将K分别与a，b接触一下，观察电压表和电流表示数变化情况，则（　　）
A．若电流表示数有显著变化，K应按a
B．若电流表示数有显著变化，K应按b
C．若电压表示数有显著变化，K应按a
D．若电压表示数有显著变化，K应按b
