参考答案：(1) 电路如图

(2)2kΩ,6V

本题解析：根据题述和电路，由闭合电路欧姆定律，当电压表指针满偏时，E=Um+UmR1/RV，当电压表指针半偏时，E=Um/2+UmR2/2RV，联立解得RV ="2" kΩ, E=6V。

本题难度：一般

3、实验题  （1）（3分）用游标上标有10个小格的游标卡尺测量一工件的直径，得到如图所示的结果，由于遮挡，只能看到游标的后半部分，则工件的直径是?mm

（2）（6分）某电压表的内阻在3～5KΩ之间。现要尽可能准确得测量其内阻，实验室可提供的器材如下：
?
待测电压表V1（量程3V）
电压表V2(量程5V，内阻约10KΩ)
电流表A（量程0.6A，内阻约10Ω）
滑动变阻器R（0～10Ω,2A）
定值电阻R0=3KΩ
电源电动势6V，内阻不计
导线、开关适量
①（3分）在方框中画出该实验的电路图
②（3分）请用已知量和测量量对应的字母表示被测电压表内阻的表达式：RV=?
（3）（9分）某同学设计了如图所示的装置来探究加速度与力的关系。弹簧秤固定在一合适的木板上，桌面的右边缘固定一支表面光滑的铅笔以代替定滑轮，细绳的两端分别于弹簧秤的挂钩和矿泉水瓶连接。在桌面上画出两条平行线MN、PQ，并测出间距d0。开始时将模板置于处，现缓慢向瓶中加水，直到木板刚刚开始运动为止，记下弹簧秤的示数F0，以此表示滑动摩擦力的大小。再将木板放回原处并按住，继续向瓶中加水后，记下弹簧秤的示数F1，然后释放木板，并用秒表记下木板运动到PQ处的时间。
①（3分）木板的加速度可以用、表示为=?；

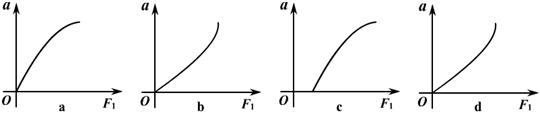

②（3分）改变瓶中水的质量重复实验，确定加速度a与弹簧秤示数F1的关系。下列图象能表示该同学实验结果的是?；
③（3分） 用加水的方法改变拉力的大小与挂钩码的方法相比，它的优点是 ?。
A．可以改变滑动摩擦力的大小? B．可以更方便地获取多组实验数据
C．可以比较精确地测出摩擦力的大小? D．可以获得更大的加速度以提高实验精度

参考答案：（1）54．5 （2）①详见右图

②（3）①?②C?③BC

本题解析：（1）因为只能看到后半部分，从图中可知，游标尺上第5格与主尺对齐，所以前面还有4格，每个格跨度1mm,所以主尺示数为，游标尺示数，所以示数为54．5mm?（2）①详见右图?②
,（3）①得a=,②因为存在摩擦力，所以在F不为零时，加速度为零，

本题难度：简单

4、实验题  （11分）有一电压表V1，其量程为3V、内阻约为3000Ω.要准确测量该电压表的内阻，提供的器材有：
电源E：电动势约为15V，内阻不计
电流表A1：量程100mA，内阻r1=20Ω
电压表V2：量程2V，内阻r2=2000Ω
定值电阻R1：阻值约为20Ω
定值电阻R2：阻值约为3Ω
滑动变阻器R0：最大阻值10Ω.额定电流1A
电建一个，导线若干
（1）实验中电表应选用_________, 定值电阻应选用__________
（2）请你设计一个测量电压表V1内阻的实验电路图并画在虚线框内

（3）说明实验所要测量的物理量________________________________________
（4）写出电压表V1内阻的计算表达式rv1=___________________________

参考答案：（1）V2；R1?（2）电路图见解析；（3）电压表v1的示数U1；电压表v2的示数U2?
（4）

本题解析：因为允许待测电压表的最大电流为,所以电流表A1量程太大，而电压表V2的最大电流也为，故选V2；为保护电源，定值电阻应选阻值大的R1；（2）电路如图所示：

（3）实验要测量的物理量有：电压表v1的示数U1；电压表v2的示数U2 ；
（4）根据串联电路的电流关系可得：，解得

本题难度：一般

5、实验题  某同学欲描绘额定电压为3.0 V的小灯泡的I—U特性曲线图．

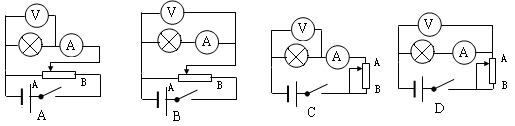

（1）设计一个电路，要求误差较小．则以下四个电路图中，最合适的是_____
（2）对于所选的实验电路图，在开关S闭合之前，滑动变阻器的滑片应该置于_____端（选填“A”、“B”或“AB中间”）

（3）实验中测得有关数据如下表：

参考答案：（1） A （2）? A （4）增大

本题解析：(1)因为小灯泡的电阻较小,所以采用电流表外接法,电灯泡两端的电压需要从零开始,故滑动变阻器应采用分压接法,故选A,
(2)为了保护电路,小灯泡两端的电压为零,所以滑动变阻器在接通开关前,应处于A端,
(4)由小灯泡的I－U特性曲线表明，随着温度升高，小灯泡电阻则增大I—U特性曲线图
点评：做电学实验时,仪器的选用以及电路图的接法是难点,也是重点,需要灵活掌握

本题难度：一般
